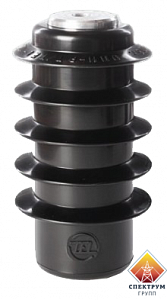

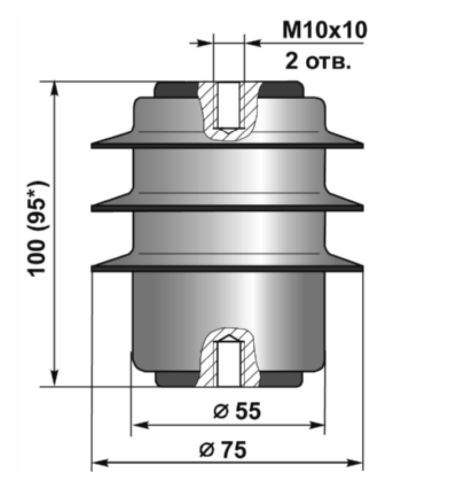

ОПН-РТ/TEL-3/4,0 УХЛ2

<h2> <span style="font-size: 14px; text-transform: uppercase;">Ограничитель перенапряжений TER_CBunit_SA3_RT(4.0)</span></h2> Ограничители перенапряжений TER_CBunit_SA3_RT(4.0) нелинейные предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от 48 до 62 Гц от коммутационны и грозовых перенапряжений.<br> Предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью. <br> <br> Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. TER_CBunit_SA3_RT(4.0) (ОПН-РТ/TEL-3/4,0 УХЛ2) применяются для внутренней установки в условиях умеренного и холодного климата при температуре окружающего воздуха от -60°С до +45°С на высоте не более 1000 метров над уровнем моря (УХЛ 2 по ГОСТ 15150). <br> Ограничители длительно выдерживают механическую нагрузку до 300 Н оттяжения провода в направлении, перпендикулярном вертикальной оси ОПН-РТ/TEL. <br> По стойкости к механическим воздействующим факторам ОПН-РТ/TEL соответствует группе условий эксплуатации Мб, ГОСТ 17516.1 <br> Рабочее положение ОПН-РТ/TEL-3/4,0 УХЛ2 — под любым углом к горизонтальной плоскости. <br> Значение тока взрывобезопасности 20 кА. <p> </p> <table align="center" border="1"> <tbody> <tr> <th style="text-align: center;"> О </th> <td style="text-align: center;"> - ограничитель </td> </tr> <tr> <th style="text-align: center;"> П </th> <td style="text-align: center;"> - перенапряжений </td> </tr> <tr> <th style="text-align: center;"> Н </th> <td style="text-align: center;"> - нелинейный </td> </tr> <tr> <th style="text-align: center;"> РТ </th> <td style="text-align: center;"> - индекс типа </td> </tr> <tr> <th style="text-align: center;"> TEL </th> <td style="text-align: center;"> - торговая марка </td> </tr> <tr> <th style="text-align: center;"> 3 </th> <td style="text-align: center;"> - класс напряжения </td> </tr> <tr> <th style="text-align: center;"> <p style="text-align: center;"> 4,0 </p> </th> <td style="text-align: center;"> - наибольшее длительное доступное напряжение </td> </tr> <tr> <th style="text-align: center;"> УХЛ </th> <td style="text-align: center;"> - климатическое исполнение по ГОСТ 15150 </td> </tr> <tr> <th style="text-align: center;"> 2 </th> <td style="text-align: center;"> - категория размещения по ГОСТ 15150 </td> </tr> </tbody> </table> <h2><br> </h2> <table border="1" align="center"> <tbody> <tr> <th style="text-align: center;"> Класс разряда линии в соответствии с IEC99-4 </th> <td style="text-align: center;"> II </td> </tr> <tr> <th style="text-align: center;"> Номинальный разрядный ток, А </th> <td style="text-align: center;"> 10 </td> </tr> <tr> <th style="text-align: center;"> Максимальная амплитуда импульса тока 4/10 мкс, кА </th> <td style="text-align: center;"> 100 </td> </tr> <tr> <th style="text-align: center;"> Ток проводимости, мА, не более: </th> </tr> <tr> <th style="text-align: center;"> амплитуда </th> <td style="text-align: center;"> 0,9 </td> </tr> <tr> <th style="text-align: center;"> действующее значение </th> <td style="text-align: center;"> 0,7 </td> </tr> <tr> <th style="text-align: center;"> Классификационный ток (амплитуда), мА </th> <td style="text-align: center;"> 1,4 </td> </tr> <tr> <th style="text-align: center;"> Пропускная способность, А, не менее </th> <td style="text-align: center;"> 500 </td> </tr> <tr> <th style="text-align: center;"> Удельная энергоемкость, кДж/кв </th> <td style="text-align: center;"> 5,5<br> </td> </tr> </tbody> </table> <p> Условия транспортирования ОПН-РТ/TEL-3/4,0 в части воздействия механических факторов — группа Ж по ГОСТ 23216. Условия транспортирования и хранения в части воздействия климатических факторов по группе 2(С) ГОСТ 15150. </p> <h4> <span style="font-size: 14px; text-transform: uppercase;">Параметры и технические данные</span></h4> <table border="1" align="center"> <thead> <tr> <th style="text-align: center;"> Наименование параметра </th> <th style="text-align: center;"> 3/3,0 </th> <th style="text-align: center;"> 3/4,0 </th> <th style="text-align: center;"> 6/6,0 </th> <th style="text-align: center;"> 6/6,9 </th> <th style="text-align: center;"> 10/10,5 </th> <th style="text-align: center;"> 10/11,5 </th> </tr> </thead> <tbody> <tr> <th style="text-align: center;"> Класс напряжения сети, кВ </th> <td style="text-align: center;"> 3 </td> <td style="text-align: center;"> 3 </td> <td style="text-align: center;"> 6 </td> <td style="text-align: center;"> 6 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> </tr> <tr> <th style="text-align: center;"> Наибольшее длительно допустимое рабочее напряжение, кВ 2 </th> <td style="text-align: center;"> 3,0 </td> <td style="text-align: center;"> 4,0 </td> <td style="text-align: center;"> 6,0 </td> <td style="text-align: center;"> 6,9 </td> <td style="text-align: center;"> 10,5 </td> <td style="text-align: center;"> 11,5 </td> </tr> <tr> <th style="text-align: center;"> Номинальный разрядный ток, кА 3 </th> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 10 </td> </tr> <tr> <th style="text-align: center;"> Остающееся напряжение на ОПН-КР/TEL, не более, кВ, при импульсе тока: </th> </tr> <tr> <th style="text-align: center;"> 125 A 30/60 мкс </th> <td style="text-align: center;"> 6,6 </td> <td style="text-align: center;"> 8,9 </td> <td style="text-align: center;"> 13,3 </td> <td style="text-align: center;"> 15,3 </td> <td style="text-align: center;"> 23,2 </td> <td style="text-align: center;"> 25,4 </td> </tr> <tr> <th style="text-align: center;"> 250 A 30/60 мкс </th> <td style="text-align: center;"> 7,0 </td> <td style="text-align: center;"> 9,4 </td> <td style="text-align: center;"> 14,0 </td> <td style="text-align: center;"> 16,1 </td> <td style="text-align: center;"> 24,5 </td> <td style="text-align: center;"> 26,9 </td> </tr> <tr> <th style="text-align: center;"> 500 A 30/60 мкс </th> <td style="text-align: center;"> 7,2 </td> <td style="text-align: center;"> 9,6 </td> <td style="text-align: center;"> 14,4 </td> <td style="text-align: center;"> 16,6 </td> <td style="text-align: center;"> 25,2 </td> <td style="text-align: center;"> 27,6 </td> </tr> <tr> <th style="text-align: center;"> 5 000 A 8/20 мкс </th> <td style="text-align: center;"> 8,5 </td> <td style="text-align: center;"> 11,5 </td> <td style="text-align: center;"> 17,2 </td> <td style="text-align: center;"> 19,7 </td> <td style="text-align: center;"> 30,0 </td> <td style="text-align: center;"> 32,8 </td> </tr> <tr> <th style="text-align: center;"> 10 000 A 8/20 мкс </th> <td style="text-align: center;"> 9,3 </td> <td style="text-align: center;"> 12,5 </td> <td style="text-align: center;"> 18,70 </td> <td style="text-align: center;"> 21,5 </td> <td style="text-align: center;"> 32,7 </td> <td style="text-align: center;"> 35,8 </td> </tr> <tr> <th style="text-align: center;"> 20 000 A 8/20 мкс </th> <td style="text-align: center;"> 10,4 </td> <td style="text-align: center;"> 14,0 </td> <td style="text-align: center;"> 21,0 </td> <td style="text-align: center;"> 24,1 </td> <td style="text-align: center;"> 36,6 </td> <td style="text-align: center;"> 40,1 </td> </tr> <tr> <th style="text-align: center;"> Классификационное напряжение ОПН-КР/TEL (при амплитуде тока 1,4 мА), UКЛ, кВ, не менее 5 </th> <td style="text-align: center;"> 3,6 </td> <td style="text-align: center;"> 4,8 </td> <td style="text-align: center;"> 7,1 </td> <td style="text-align: center;"> 8,2 </td> <td style="text-align: center;"> 12,5 </td> <td style="text-align: center;"> 13,7 </td> </tr> <tr> <th style="text-align: center;"> Удельная энергия, кДж/кВ 6 </th> <td style="text-align: center;"> 5,5 </td> <td style="text-align: center;"> 5,5 </td> <td style="text-align: center;"> 5,5 </td> <td style="text-align: center;"> 5,5 </td> <td style="text-align: center;"> 5,5 </td> <td style="text-align: center;"> 5,5 </td> </tr> <tr> <th style="text-align: center;"> Длина пути утечки, мм </th> <td style="text-align: center;"> 137 </td> <td style="text-align: center;"> 137 </td> <td style="text-align: center;"> 143 </td> <td style="text-align: center;"> 143 </td> <td style="text-align: center;"> 205 </td> <td style="text-align: center;"> 205 </td> </tr> <tr> <th style="text-align: center;"> Высота, H, мм </th> <td style="text-align: center;"> 95 </td> <td style="text-align: center;"> 95 </td> <td style="text-align: center;"> 100 </td> <td style="text-align: center;"> 100 </td> <td style="text-align: center;"> 135 </td> <td style="text-align: center;"> 135 </td> </tr> <tr> <th style="text-align: center;"> Масса, не более, кг </th> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 1,5 </td> <td style="text-align: center;"> 1,5 </td> </tr> </tbody> </table> <div> <br> Гарантийный срок службы — 5 лет со дня ввода в эксплуатацию.<br> Срок хранения не более 2 лет. <br> <br> <br> <div class="alert alert-danger"> <strong>Данная продукция поставляется упаковками кратно 3 шт.</strong> </div> </div> <br>
