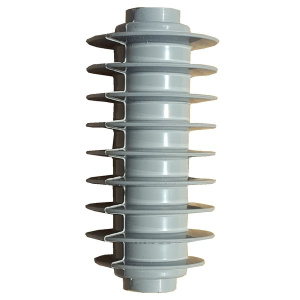

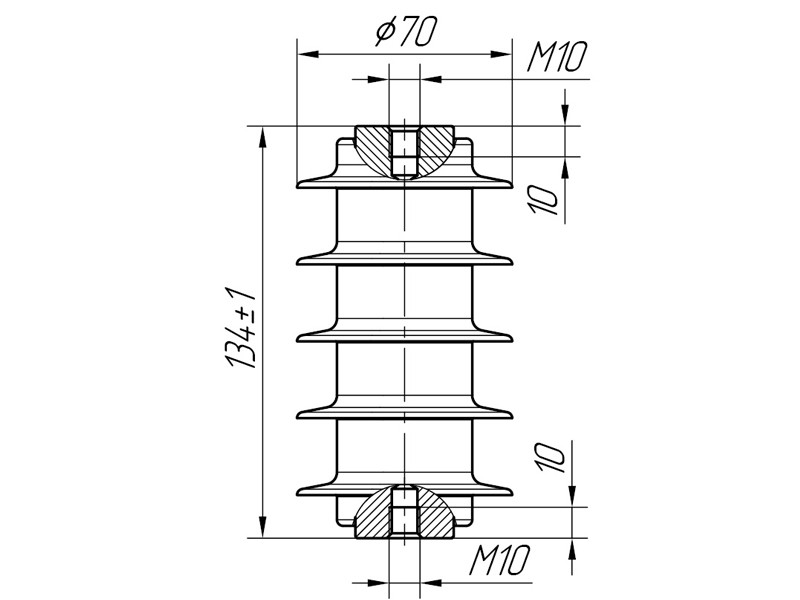

Ограничитель перенапряжений ОПН-П-10/10,5/5/0,6 УХЛ1

Изготавливаются по ТУ27.12.10–039–21639232-2020.
Номинальный разрядный ток - 5 кА.

Ток взрывобезопасности:

длительностью не менее 1 секунды - не менее 0,6 кА.
длительностью не менее 0,2 секунд - не менее 40 кА.

Соответствуют требованиям ГОСТ Р 52725-2021.

Обозначение	Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ	Номинальное напряжение ограничителя, кВ, не менее	Остающееся напряжение (кВ), при грозовых импульсах тока длит. 8/20 величиной:			Остающееся напряжение (кВ), при следующих значениях коммутационных токов длительностью 30/60 мкс:			Остающееся напряжение (кВ) при крутом импульсе тока величиной 5 кА и длительностью 1/10 мкс:	Заряд пропускной способности, Кл	Ток импульса 4/10, кА	Классификационное напряжение, кВ, при классификационном токе 1 мА	Тепловой заряд, Кл, не менее
			2,5 кА	5 кА	10 кА	125 А	250 А	500 А
ОПН-П-10/10,5/5/0,6 УХЛ1	10,5	13,1	31,2	33,6	37,6	27,1	28,3	29,5	35,2	0,6	65,0	14	1,1
