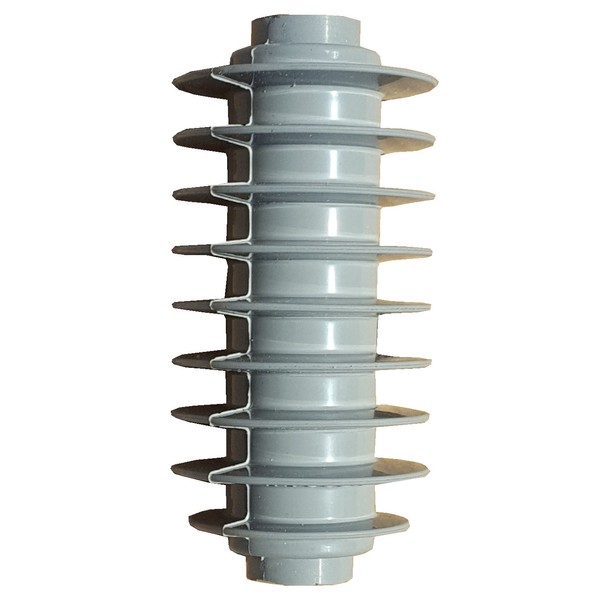

Ограничитель перенапряжений ОПН-п-10/10,5/10/680 УХЛ1

Ограничители перенапряжения ОПН-п-10/10,5/10/680 УХЛ1 предназначены для работы в районах с умеренным и холодным климатом и промышленной атмосферой на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей ОПН-п-10/10,5/10/680 УХЛ1 – не более 1000 м над уровнем моря.

Рабочее положение ограничителей перенапряжения ОПН-п-10/10,5/10/680 УХЛ1 - вертикальное. Допускается отклонение от вертикали ограничителей ОПНп опорного исполнения не более 15°.

Ограничители ОПН-п-10/10,5/10/680 УХЛ1 представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний-органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»). При возникновении волн перенапряжения сопротивление варисторов изменяется на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Этим объясняется защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволяет реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.

О	ограничитель
П	перенапряжений
Н	нелинейный
п	в полимерном корпусе
10	номинальное напряжение ограничителя, кВ
10,5	наибольшее длительно допустимое рабочее напряжение, кВ
10	номинальный разрядный ток: 10 кА
680	пропускная способность, А
УХЛ1	климатическое исполнение по ГОСТ 15150.
