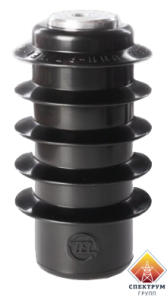

ОПН-КР/TEL-10/11,5 УХЛ2

<h3> <span style="font-size: 14px; text-transform: uppercase;">Ограничитель перенапряжений ОПН-КР/TEL-10/11,5 УХЛ2</span></h3> Новое наименование <b>TER_CBunit_SA10_KR(11.5)</b><br> Ограничители перенапряжений нелинейные предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от 48 до 62 Гц от коммутационных и грозовых перенапряжений.<br> Предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью. Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. <p> </p> <div> ОПН-КР/TEL-10/11,5 применяются для внутренней установки в условиях умеренного и холодного климата при температуре окружающего воздуха от -60°С до +45°С на высоте не более 1000 метров над уровнем моря (УХЛ 2 по ГОСТ 15150).<br> Ограничители длительно выдерживают механическую нагрузку до 300 Н оттяжения провода в направлении, перпендикулярном вертикальной оси ОПН-KP/TEL. <br> По стойкости к механическим воздействующим факторам ОПН-KP/TEL соответствует группе условий эксплуатации Мб, ГОСТ 17516.1<br> Рабочее положение ОПН-КР/TEL-10/11,5 — под любым углом к горизонтальной плоскости. <br> Значение тока взрывобезопасности 20 кА.<br> <br> </div> <table> <tbody> <tr> <th> О </th> <td> - ограничитель </td> </tr> <tr> <th> П </th> <td> - перенапряжений </td> </tr> <tr> <th> Н </th> <td> - нелинейный </td> </tr> <tr> <th> КР </th> <td> - индекс типа </td> </tr> <tr> <th> TEL </th> <td> - торговая марка </td> </tr> <tr> <th> 10 </th> <td> - класс напряжения </td> </tr> <tr> <th> 11,5   </th> <td> - наибольшее длительное доступное напряжение </td> </tr> <tr> <th> УХЛ </th> <td> - климатическое исполнение по ГОСТ 15150 </td> </tr> <tr> <th> 2 </th> <td> - категория размещения по ГОСТ 15150 </td> </tr> </tbody> </table> <h2><br> </h2> <table> <thead> <tr> <th> Наименование параметра </th> <th> Значение </th> </tr> </thead> <tbody> <tr> <th> Класс разряда линии в соответствии с IEC99-4 </th> <td> I </td> </tr> <tr> <th> Максимальная амплитуда импульса тока 4/10 мкс, кА </th> <td> 100 </td> </tr> <tr> <th colspan="2"> Ток проводимости, мА, не более: </th> </tr> <tr> <th> амплитуда </th> <td> 0,6 </td> </tr> <tr> <th> действующее значение </th> <td> 0,45 </td> </tr> <tr> <th> Классификационный ток (амплитуда), мА </th> <td> 1,4 </td> </tr> <tr> <th> Пропускная способность, А, не менее </th> <td> 250 </td> </tr> </tbody> </table> <h3><br> </h3> <p> Условия транспортирования ОПН-КР/TEL-10/11,5 в части воздействия механических факторов — группа Ж по ГОСТ 23216. Условия транспортирования и хранения в части воздействия климатических факторов по группе 2(С) ГОСТ 15150. </p> <table> <thead> <tr> <th> Наименование параметра </th> <th> 6/6,0 </th> <th> 6/6,9 </th> <th> 10/10,5 </th> <th> 10/12,0 </th> </tr> </thead> <tbody> <tr> <th> Класс напряжения сети, кВ </th> <td> 6 </td> <td> 6 </td> <td> 10 </td> <td> 10 </td> </tr> <tr> <th> Наибольшее длительно допустимое рабочее напряжение, кВ 2 </th> <td> 6,0 </td> <td> 6,9 </td> <td> 10,5 </td> <td> 12,0 </td> </tr> <tr> <th> Номинальный разрядный ток, кА 3 </th> <td> 10 </td> <td> 10 </td> <td> 10 </td> <td> 10 </td> </tr> <tr> <th colspan="5"> Остающееся напряжение на ОПН-КР/TEL, не более, кВ, при импульсе тока: </th> </tr> <tr> <th> 125 A 30/60 мкс </th> <td> 14,3 </td> <td> 16,20 </td> <td> 24,8 </td> <td> 29,7 </td> </tr> <tr> <th> 500 A 30/60 мкс </th> <td> 15,0 </td> <td> 17,0 </td> <td> 26,1 </td> <td> 31,3 </td> </tr> <tr> <th> 1 000 A 8/20 мкс </th> <td> 15,6 </td> <td> 17,6 </td> <td> 27,0 </td> <td> 32,4 </td> </tr> <tr> <th> 5 000 A 8/20 мкс </th> <td> 17,7 </td> <td> 20,00 </td> <td> 30,7 </td> <td> 36,9 </td> </tr> <tr> <th> 10 000 A 8/20 мкс </th> <td> 19,0 </td> <td> 21,5 </td> <td> 33,07 </td> <td> 39,6 </td> </tr> <tr> <th> 20 000 A 8/20 мкс </th> <td> 21,2 </td> <td> 24,0 </td> <td> 36,7 </td> <td> 44,1 </td> </tr> <tr> <th> Классификационное напряжение ОПН-КР/TEL (при амплитуде тока 1,4 мА), UКЛ, кВ, не менее 5 </th> <td> 6,9 </td> <td> 7,7 </td> <td> 12,0 </td> <td> 13,8 </td> </tr> <tr> <th> Удельная энергия, кДж/кВ 6 </th> <td> 3,6 </td> <td> 3,6 </td> <td> 3,6 </td> <td> 3,6 </td> </tr> <tr> <th> Длина пути утечки, мм </th> <td> 143 </td> <td> 143 </td> <td> 205 </td> <td> 205 </td> </tr> <tr> <th colspan="5"> Весогабаритные показатели, не более </th> </tr> <tr> <th> высота H, мм </th> <td> 95 </td> <td> 957 </td> <td> 125 </td> <td> 125 </td> </tr> <tr> <th> диаметр D, мм </th> <td> 65 </td> <td> 65 </td> <td> 65 </td> <td> 65 </td> </tr> <tr> <th> масса, кг </th> <td> 0,7 </td> <td> 0,7 </td> <td> 0,9 </td> <td> 0,9 </td> </tr> <tr> <th> Присоединительные размеры </th> <td colspan="4"> М 10Х10 (2 отверстия) </td> </tr> </tbody> </table> <p> </p> <div> Гарантийный срок службы — 5 лет со дня ввода в эксплуатацию.<br> Срок хранения не более 2 лет. </div> <br> <br> <div class="alert alert-danger"> <strong>Данная продукция поставляется упаковками кратно 3 шт.</strong> </div> <br>
