ТН-10 (3.407.1-143.8-52)

ТН-10 (3.407.1-143.8-52)

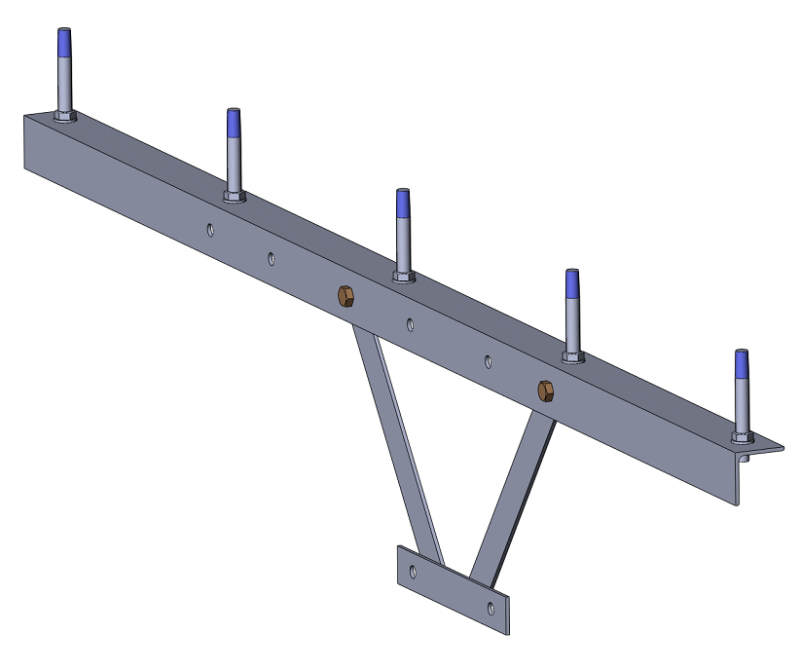

<p> Траверсы ТН-10 выпускаются в соответствии с типовым проектом 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52) </p> <p> Траверса ТН-10 применяется при одинарном креплении проводов на опорах, устанавливаемых при прокладке низковольных воздушных линий напряжением 0,4 кВ. Штыри, приваренные к траверсе, предназначены для установки изоляторов и крепления их колпачками. Для крепления траверсы ТН-10 на опоре применяются хомуты, подбираемые индивидуально под каждый тип опоры. Так, хомут Х-10 используется для установки траверсы на опору СВ95, а хомут Х-42 - на опору СВ105. На поставку хомута выполняется отдельный заказ. </p> <div> <table border="1" align="center"> <tbody> <tr> <th> ПОЗИЦИЯ </th> <th> НАИМЕНОВАНИЕ ДЕТАЛИ </th> <th> КОЛИЧЕСТВО </th> <th> МАССА, КГ </th> </tr> <tr> <td> 1 </td> <td> Уголок 70х70х5 ГОСТ8509-85 L=430 </td> <td> 1 </td> <td rowspan="6"> 16.00 </td> </tr> <tr> <td> 2 </td> <td> Полоса 5х50 ГОСТ 103-76 </td> <td> 2 </td> </tr> <tr> <td> 3 </td> <td> Полоса 5х50 ГОСТ 103-76 </td> <td> 1 </td> </tr> <tr> <td> 4 </td> <td> Штырь Ш-16-К-25 ГОСТ 34-13-931-86 </td> <td> 5 </td> </tr> <tr> <td> 5 </td> <td> Болт М16х30 ГОСТ 7798-70 </td> <td> 2 </td> </tr> <tr> <td> 6 </td> <td> Гайка М16 ГОСТ5915-70 </td> <td> 2<br> <br> </td> </tr> </tbody> </table> </div> <br>
