УКР-3 УХЛ1

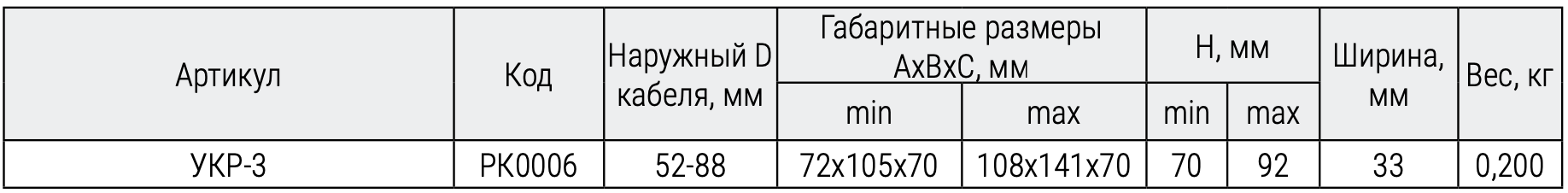

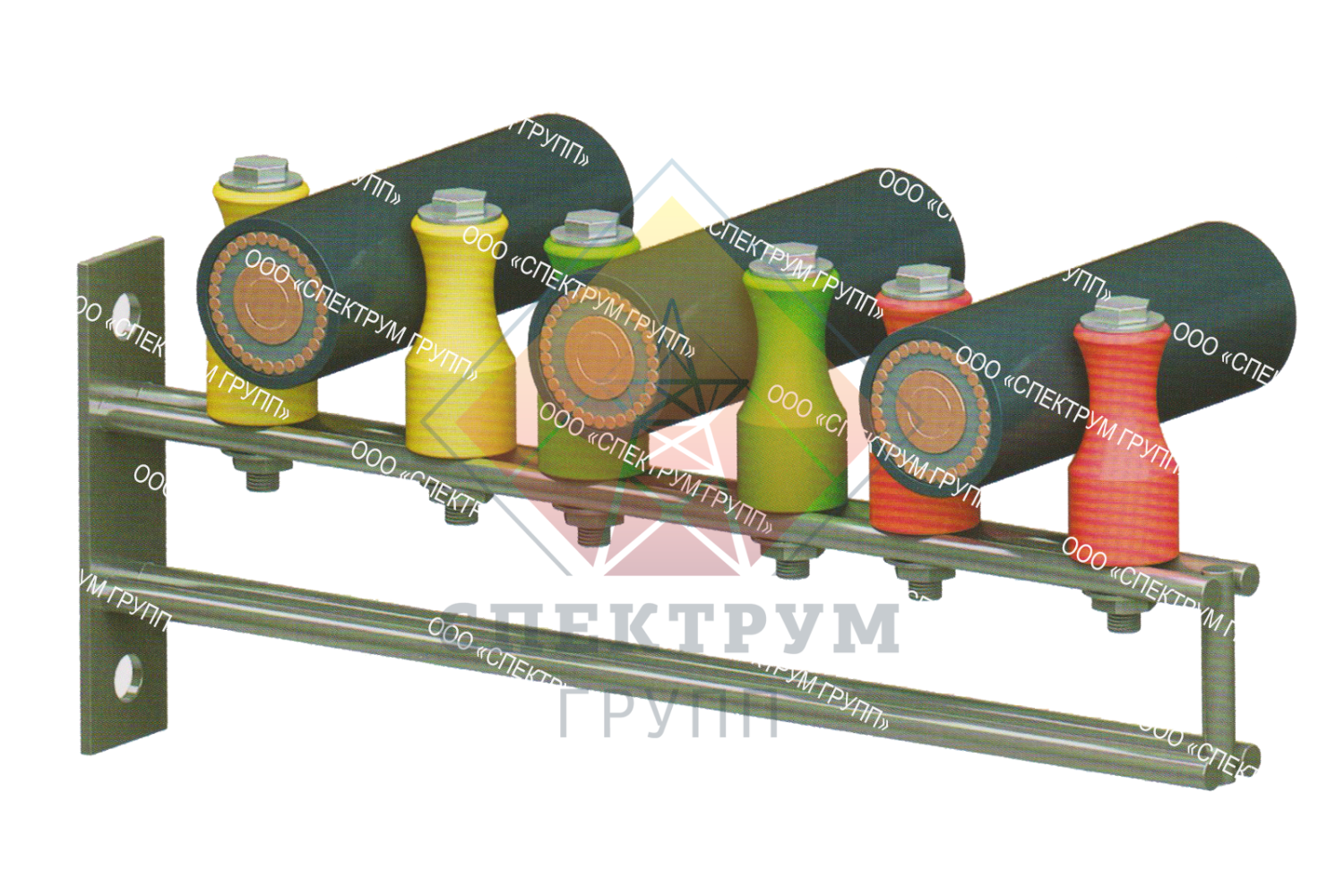

<h2> <span style="font-size: 14px; text-transform: uppercase;">Узел крепления кабеля УКР-3 УХЛ1</span></h2> Комплект включает в себя три точки крепления одножильного кабеля (пофазно) и многожильного кабеля в плоскости диаметром от 52 мм до 88 мм напряжением до 110 кВ с возможностью выделения фазировки цветом. Изоляционные элементы изготовлены из полимерного композита. В состав комплекта входит: 6 клиц кабельных увеличенных (2 желтых, 2 зеленых, 2 красных).<br> <br> <p style="text-align: center;"> <img src="/upload/iblock/7c5/UKR-3-SHEMA.png" style="width:100%;max-width:734px" title="Узел крепления кабеля УКР-3 УХЛ1"> </p> Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.<br> <br> <table align="center" border="1"> <tbody> <tr> <th>  Диаметр кабеля, мм    </th> <th>  Тип узла крепления    </th> <th>  MIN габариты (BxH), мм    </th> <th>  MAX габариты,(BxH), мм    </th> <th>  Вес, кг    <b> </b> </th> </tr> <tr> <td style="text-align: center;"> <b> 25-32 </b> </td> <td style="text-align: center;"> <b> УКР-1 УХЛ1 </b> </td> <td style="text-align: center;"> <b> 67х32 </b> </td> <td style="text-align: center;"> <b> 73х32 </b> </td> <td style="text-align: center;"> <b> 0,155 </b> </td> </tr> <tr> <td style="text-align: center;"> <b> 33-51 </b> </td> <td style="text-align: center;"> <b> УКР-2 УХЛ1 </b> </td> <td style="text-align: center;"> <b> 75х42 </b> </td> <td style="text-align: center;"> <b> 95х53 </b> </td> <td style="text-align: center;"> <b> 0,195 </b> </td> </tr> <tr> <td style="text-align: center;"> <b> </b><b>52-88 </b><b> </b> </td> <td style="text-align: center;"> <b> </b><b> УКР-3 УХЛ1 </b><b> </b> </td> <td style="text-align: center;"> <b> </b><b> 105х75 </b><b> </b> </td> <td style="text-align: center;"> <b> </b><b> 141х92 </b><b> </b> </td> <td style="text-align: center;"> <b> </b><b> 0,200</b> </td> </tr> </tbody> </table> <br> <p> Электродинамическая стойкость 93,4 кА*<br> Механическая стойкость к токам короткого замыкания 32 кН.<br> Категория стойкости к горению ПВ-0 (FL).<br> Температура внешней среды при эксплуатации от -60⁰ С до +120⁰ С.<br> * При шаге крепления 1 метр. </p> <p> </p> В комплект УКР-3 УХЛ1 входит*:<br> <ul> <li>6 увеличенных клиц (2 желтых, 2 зеленых, 2 красных)**. <br> </li> </ul> * Метизы в комплект поставки не входят, комплектация возможна по желанию заказчика (Набор метизов для УКР-3).<br> ** В соответствии с Европейскими стандартами возможно изготовление клиц черного цвета. При проектировании в спецификации необходимо в скобках указать "черный". Например "УКР-1 УХЛ1 (черный)".<br> <div> <br> Набор метизов для УКР-3 (Код РМ0006):<br> Болт М10х100 — 6 шт; шайба М10 стандартная — 6 шт; шайба М10 увеличенная — 6 шт, гайка М10 — 6 шт. Вес — 0,431 кг. <br> </div> <p> Сертификат соответствия требованиям пожарной безопасности предосталяется по запросу. </p> <p> ТУ 3464-008-40886670-2008 </p>
