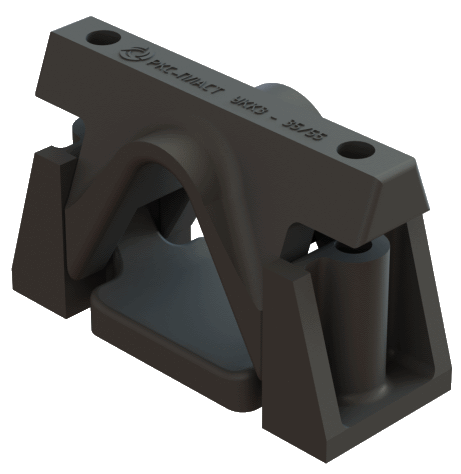

Универсальное кабельное крепление УКК3-35/55

Крепления (зажимы кабельные) изготавливаются из высокопрочного армированного полимерного материала, что обеспечивает их высокие механические свойства и, как следствие, надежное крепление кабелей даже при протекании больших токов короткого замыкания. При этом данные свойства остаются практически без изменения в широком диапазоне температур от минус 60 0С до плюс 120 0С.

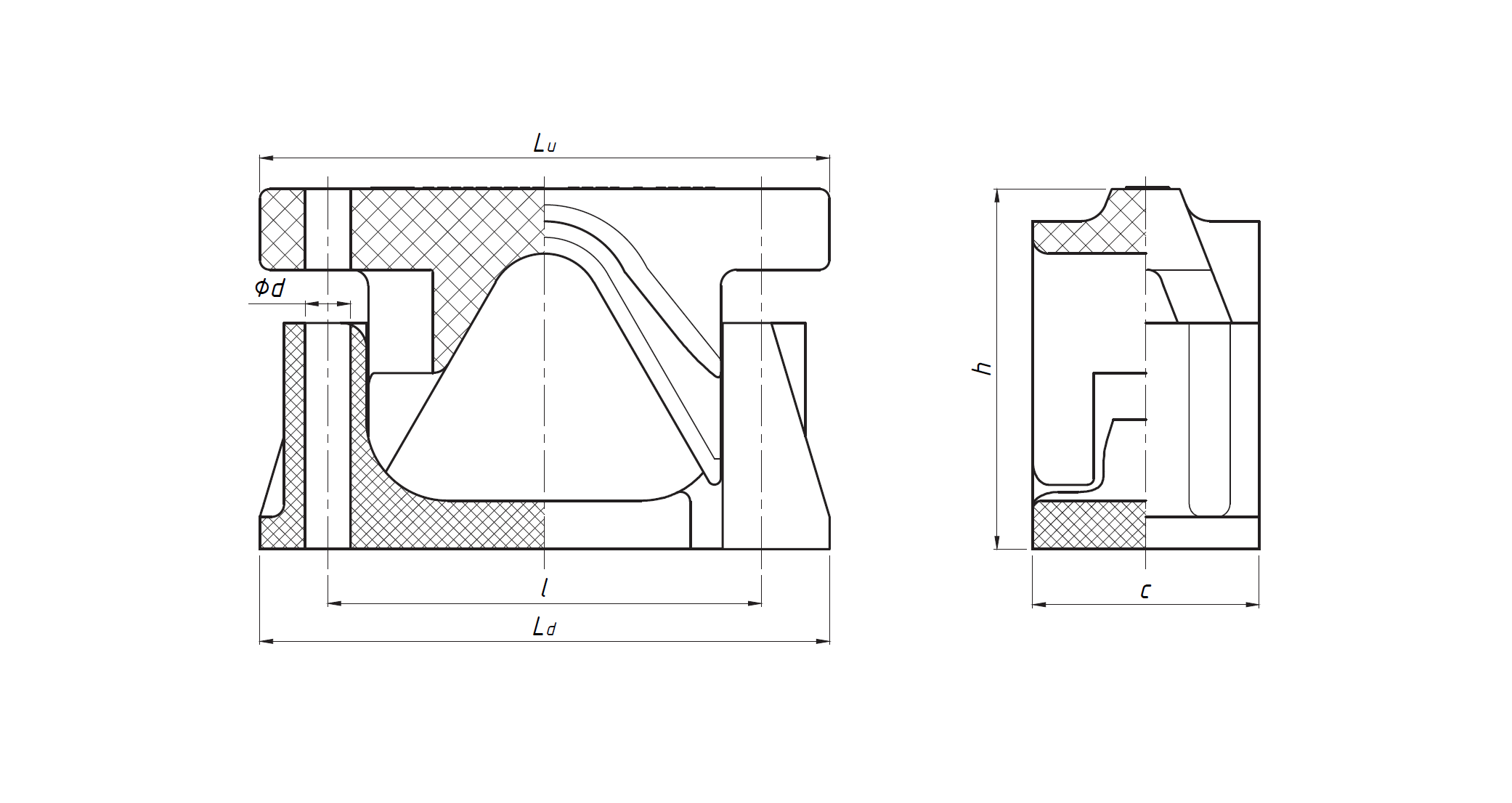

Для данного вида креплений установлены следующие основные типо-размеры:

УКК3-35/55 (для монтажа в треугольник кабеля с наружным диаметром от 35 до 55 мм.)
УКК3-40/70 (для монтажа в треугольник кабеля с наружным диаметром от 40 до 70 мм.)

Механическая прочность данного вида креплений была подтверждена теоретическим расчетом с помощью моделирования процесса трехфазного короткого замыкания в расчетном комплексе ANSYS. При проведении расчета, электродинамическая сила действующая между кабелями, была установлена равной 25 кН. Данная модель крепления показала хорошие результаты с коэффициентом запаса прочности 1,38, что позволяет нам быть уверенными в положительных результатах натурных испытаний.
