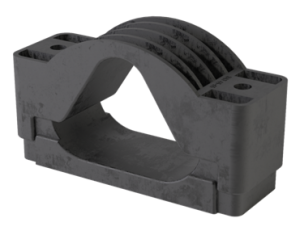

Кабельное крепление КА3 45-65 УХЛ1

Высоковольтное кабельное крепление КА3 45-65 УХЛ1- это устройство крепления кабеля, применяемое для фиксации одножильных кабелей разных классов напряжения до 110 кВ включительно. Кабельную клицу серии КА3 можно применять для кабеля с различными видами изоляции: с ПВХ-изоляцией, из этиленпропиленовой резины и изоляцией из сшитого полиэтилена. Крепление обеспечивает надежную фиксацию кабеля в горизонтальной и наклонной плоскостях без применения дополнительных прокладок и обеспечивает заявленную стойкость электродинамическим силам.

Высоковольтное кабельное крепление КА3 45-65 УХЛ1 можно использовать как устройство крепления кабеля, которое при формировании три нитки кабеля в треугольник не требует присоединения к опорной поверхности.

Производится по ТУ 3449-001-25012582-2015.

Диаметр закрепляемого кабеля, мм:

Длина L, мм:

Ширина В, мм:

Высота Н, мм:

Диаметр d1, мм:

Диаметр d2, мм:

Размер N, мм:

Механическая прочность, кН:

Размер А,мм:

Артикул:

45-65

208

115-163

6,5

164

КА.00.13.07

Особенности

материал крепления: полиамид армированный стекловолокном;
отсутствие замкнутого магнитного контура;
широкий диапазон размеров закрепляемых кабелей;
за счет свойств материала и широкого обхвата не повреждает оболочку кабеля.

Технические характеристики

Климатическое исполнение и категория размещения УХЛ1 ГОСТ 15150-69;
Температура применения: от -60 С до +120 С градусов;
Стойкость: к озону, ультрафиолету, атмосферных осадков, радиации, продуктам нефтепереработки;

Комплектация

Кабельное крепление состоит из двух кабельных клиц: основание и хомут-фиксатор, которые при монтаже скрепляются между собой 2 болтовыми соединениями и обеспечивают надежное крепление кабелей и их неповреждаемость при протекании больших токов короткого замыкания.

Необходимый комплект метизов: Болт М10 din933 – 2шт, Шайба D10 din 125 – 6 шт, Гайка М10 din 934 – 4 шт.

Необходимый комплект метизов при креплении на перемычку лотка: Болт М10 din933 – 2шт, Шайба D10 din 125 – 6 шт, Гайка М10 din 934 – 4 шт, Болт М6х80 din933 – 2шт, Шайба D6 din 125 – 4 шт, Гайка М6 din 934 – 4 шт

*Метизы для монтажа креплений в стандартный комплект поставки не входят.

*Максимальный момент затяжки соединительных болтов 5 Нм, на вертикальных участках увеличить до 8 Нм.
