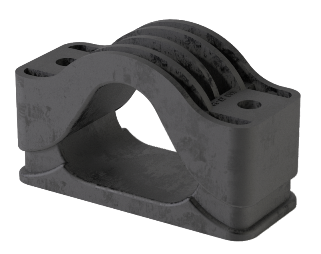

Кабельное крепление треугольником КА3 27-38 УХЛ1

Кабельное крепление треугольником КА3 27-38 УХЛ1 — это устройство крепления кабеля, применяемое для фиксации одножильных кабелей разных классов напряжения до 35 кВ включительно. Кабельную клицу серии КА3 можно применять для кабеля с различными видами изоляции: с ПВХ-изоляцией, из этиленпропиленовой резины и изоляцией из сшитого полиэтилена. Крепление обеспечивает надежную фиксацию кабеля в горизонтальной и наклонной плоскостях без применения дополнительных прокладок и обеспечивает заявленную стойкость электродинамическим силам. Подходит для сечения жилы кабеля 1х50, 1х70, 1х95, 1х120, 1х150, 1х185, 1х240 мм2 в зависимости от напряжения.

Кабельное крепление КА3 27-38 УХЛ1 можно использовать как промежуточное устройство для крепления кабеля, которое при формировании три нитки кабеля в треугольник не требует присоединения к опорной поверхности.

Производится по ТУ 3449-001-25012582-2015.

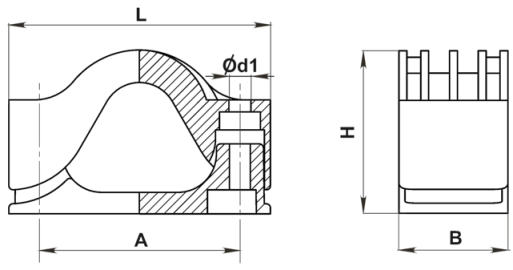

Диаметр закрепляемого кабеля, мм:     Длина L, мм: Ширина В, мм: Высота Н, мм: Диаметр d, мм: Механическая прочность, кН: Размер А,мм: Артикул:

27-38 132 56 76-98 10,5 20 100,5  КА.00.13.04

* Метизы для монтажа креплений в стандартный комплект поставки не входят.
* Максимальный момент затяжки соединительных болтов 5 Нм, на вертикальных участках увеличить до 8 Нм.
