КА3 25-45 УХЛ1

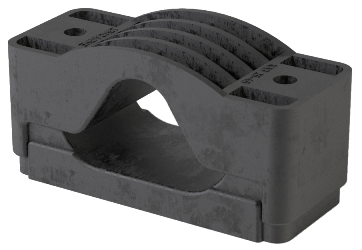

<h2> <span style="font-size: 14px; text-transform: uppercase;">Кабельное крепление треугольником КА3 25-45 УХЛ1</span></h2> <p> Кабельное крепление треугольником КА3 25-45 УХЛ1 - это устройство крепления кабеля, применяемое для фиксации одножильных кабелей разных классов напряжения до 35 кВ включительно. Кабельную клицу серии КА3 можно применять для кабеля с различными видами изоляции: с ПВХ-изоляцией, из этиленпропиленовой резины и изоляцией из сшитого полиэтилена. Крепление обеспечивает надежную фиксацию кабеля в горизонтальной и наклонной плоскостях без применения дополнительных прокладок и обеспечивает заявленную стойкость электродинамическим силам. Подходит для сечения жилы кабеля 1х35, 1х50, 1х70, 1х95, 1х120, 1х150, 1х185, 1х240, 1х300, 1х400, 1х500 мм2 в зависимости от напряжения. </p> <p> Кабельное крепление КА3 25-45 УХЛ1 можно использовать как промежуточное устройство для крепления кабеля, которое при формировании три нитки кабеля в треугольник не требует присоединения к опорной поверхности. </p> <p> Производится по ТУ 3449-001-25012582-2015. </p> <table cellspacing="0" border="1" align="center"> <tbody> <tr> <td style="text-align: center;"> <p> Диаметр закрепляемого кабеля, мм: </p> <p> Длина L, мм: </p> <p> Ширина В, мм: </p> <p> Высота Н, мм: </p> <p> Диаметр d1, мм: </p> <p> Диаметр d2, мм: </p> <p> Размер N, мм: </p> <p> Механическая прочность, кН: </p> <p> Размер А,мм: </p> <p> Артикул: </p> </td> <td style="text-align: center;"> <p> 25-45 </p> <p> 156 </p> <p> 65 </p> <p> 78-123 </p> <p> 11 </p> <p> 6,5 </p> <p> 36 </p> <p> 25 </p> <p> 115 </p> <p> КА.00.13.06 </p> </td> </tr> </tbody> </table> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Особенности</span></h3> <ul> <li>материал крепления: полиамид армированный стекловолокном;<br> </li> <li>конструкция полностью исключает контакт кабеля с металлической конструкцией;<br> </li> <li>отсуствие магнитного замкнутого контура;<br> </li> <li>широкий диапазон размеров закрепляемых кабелей;<br> </li> <li>за счет свойств материала и широкого обхвата не повреждает оболочку кабеля.<br> </li> </ul> <h3> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики</span></h3> <ul> <li>Климатическое исполнение и категория размещения УХЛ1 ГОСТ 15150-69;<br> </li> <li>Температура применения: от -60 С до +120 С градусов;<br> </li> <li>Стойкость: к озону, ультрафиолету, атмосферных осадков, радиации, продуктам нефтепереработки;<br> </li> <li>средний срок эксплуатации: не менее 30 лет<br> </li> </ul> <h4> <span style="font-size: 14px; text-transform: uppercase;">Конструкция</span></h4> Кабельное крепление состоит из двух кабельных клиц: основание и хомут-фиксатор, которые при монтаже скрепляются между собой 2 болтовыми соединениями и обеспечивают надежное крепление кабелей и их неповреждаемость при протекании больших токов короткого замыкания.<br> <br> Необходимый комплект метизов: Болт М10 din933 – 2шт, Шайба D10 din 125 – 6 шт, Гайка М10 din 934 – 4 шт.<br> <br> Необходимый комплект метизов при креплении на перемычку лотка: Болт М10 din933 – 2шт, Шайба D10 din 125 – 6 шт, Гайка М10 din 934 – 4 шт, Болт М6х80 din933 – 2шт, Шайба D6 din 125 – 4 шт, Гайка М6 din 934 – 4 шт<br> <br> * Метизы для монтажа креплений в стандартный комплект поставки не входят.<br> * Максимальный момент затяжки соединительных болтов 5 Нм, на вертикальных участках увеличить до 8 Нм.
