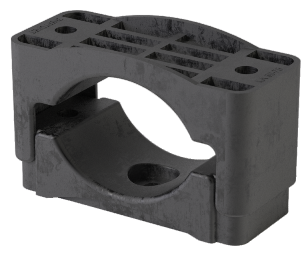

Рядное кабельное крепление КА 50-75 УХЛ1

Универсальное кабельное крепление КА 50-75 УХЛ1 - это устройство крепления кабеля, применяемое для фиксации одно- и многожильных кабелей разных классов напряжения 6- 35 кВ, 110 кВ включительно. Кабельную клицу серии КА можно применять для кабеля с различными видами изоляции: с ПВХ-изоляцией, из этиленпропиленовой резины и изоляцией из сшитого полиэтилена. Крепление обеспечивает надежную фиксацию кабеля в горизонтальной и наклонной плоскостях без применения дополнительных прокладок и обеспечивает заявленную стойкость электродинамическим силам.

Производится по ТУ 3449-001-25012582-2015.

С помощью продуманной конструкции крепление можно наращивать в вертикальной плоскости в единую конструкцию, этому способствуют боковые ребра, фиксирующиеся на боковинах парного крепления.

Диаметр закрепляемого кабеля, мм: Длина L, мм: Ширина В, мм: Высота Н, мм: Диаметр d, мм: Механическая прочность, кН: Размер А,мм: Артикул:

50-75 (до 80мм) 133 56 77-102 10,5 10 98,5 КА.00.13.03

* Метизы для монтажа креплений в стандартный комплект поставки не входят.
* Максимальный момент затяжки соединительных болтов 5 Нм, на вертикальных участках увеличить до 8 Нм.
