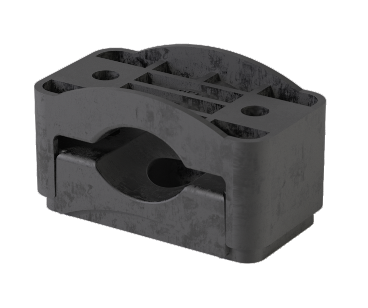

Рядное кабельное крепление КА 25-45 УХЛ1

Кабельное крепление КА 25-45 УХЛ1 - это устройство крепления кабеля, применяемое для фиксации одно- и многожильных кабелей разных классов напряжения до 35 кВ включительно. Кабельную клицу серии КА можно применять для кабеля с различными видами изоляции: с ПВХ-изоляцией, из этиленпропиленовой резины и изоляцией из сшитого полиэтилена. Крепление обеспечивает надежную фиксацию кабеля в горизонтальной и наклонной плоскостях без применения дополнительных прокладок и обеспечивает заявленную стойкость электродинамическим силам.

Производится по ТУ 3449 - 001- 25012582 – 2015.

С помощью продуманной конструкции крепления можно наращивать в вертикальной плоскости в единую конструкцию, этому способствуют боковые ребра, фиксирующиеся на боковинах парного крепления.

Диаметр закрепляемого кабеля, мм: Длина L, мм: Ширина В, мм: Высота Н, мм: Диаметр d, мм: Механическая прочность, кН: Размер А,мм: Артикул:

25-45 102 56 58-74 10,5 10 66 КА.00.13.10

Кабельное крепление состоит из двух кабельных клиц: основание и хомут-фиксатор, которые при монтаже скрепляются между собой 2 болтовыми соединениями и обеспечивают надежное крепление кабелей и их неповреждаемость при протекании больших токов короткого замыкания.

Необходимый комплект метизов: Болт М10 din933 – 2шт, Шайба D10 din 125 – 6 шт, Гайка М10 din 934 – 4 шт.

*Метизы для монтажа креплений в стандартный комплект поставки не входят.

*Максимальный момент затяжки соединительных болтов 5 Нм, на вертикальных участках увеличить до 8 Нм.
