Системы прокладки кабеля
Артикул:
РК0016
Бренд:
РУСЭНЕРГО
В наличии
5-УК-1-3-435-(20,35,110) УХЛ1
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве

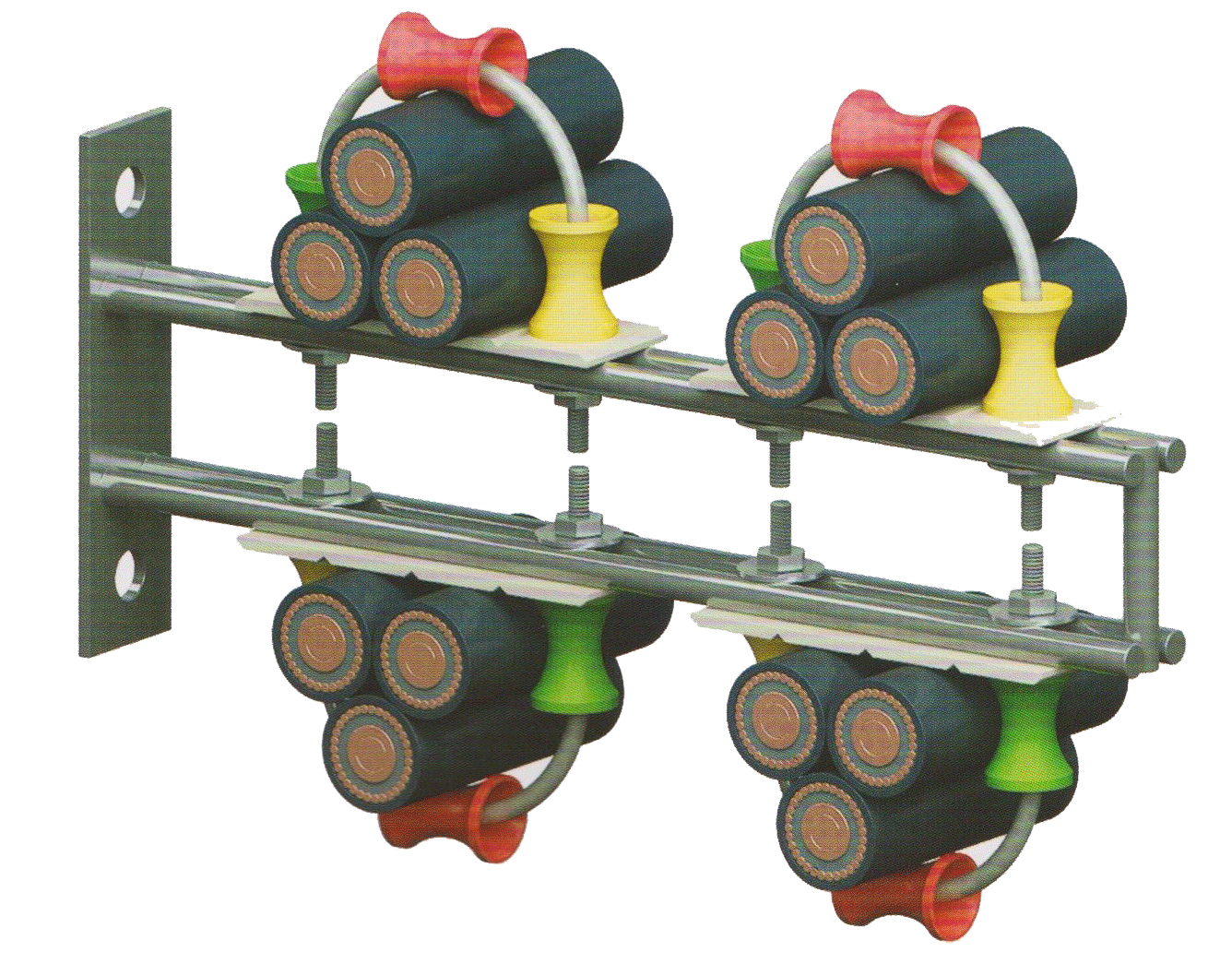

Узел крепления кабеля 5-УК-1-3-435-(20,35,110) УХЛ1 /560/
Предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм, а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм. Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.
Электродинамическая стойкость 75,2 кА*
Механическая стойкость к токам короткого замыкания 21 кН.
Категория стойкости к горению ПВ-0 (FL).
Температура внешней среды при эксплуатации от -60 С до +120 С.
*При шаге крепления 1 метр.
Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.
В комплект поставки входит: пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт., оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.
Подбор узла крепления по диаметру кабеля
|
Наружный диаметр кабеля, мм
|
Тип узла крепления
|
MIN габариты (L2xL1xH), мм
|
MAX габариты (L2xL1xH), мм
|
Вес, кг
|
|
Крепление одножильного кабеля в треугольник
|
|
25-32
|
1-УК-1-3-245-(6-10) УХЛ1
|
65х90х75
|
79х104х85
|
0,098
|
|
31-42
|
2-УК-1-3-285-(6-10, 20) УХЛ1
|
77х102х84
|
99х124х103
|
0,105
|
|
40-48
|
3-УК-1-3-330-(6-10, 20, 35) УХЛ1
|
95х120х99
|
116х141х116
|
0,130
|
|
48-60
|
4-УК-1-3-380-(6-10, 20, 35) УХЛ1
|
116х141х116
|
140х165х138
|
0,140
|
|
58-66
|
5-УК-1-3-435-(20, 35, 110) УХЛ1
|
136х161х135
|
152х177х150
|
0,150
|
|
65-81
|
6-УК-1-3-485-(35, 110) УХЛ1
|
150х175х148
|
182х207х178
|
0,160
|
|
Крепление одножильного и многожильного кабеля в плоскости
|
|
50-64
|
1-УК-1-3-245-(6-10) УХЛ1
|
65х90х75
|
79х104х85
|
0,098
|
|
62-84
|
2-УК-1-3-285-(6-10, 20) УХЛ1
|
99х124х103
|
99х124х103
|
0,105
|
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте
info@lep-snab.ru
Характеристики
|
Цена |
820,00
|
|
Бренд |
РУСЭНЕРГО
|
5-УК-1-3-435-(20,35,110) УХЛ1
<h2> <span style="font-size: 14px; text-transform: uppercase;">Узел крепления кабеля 5-УК-1-3-435-(20,35,110) УХЛ1 /560/</span></h2>
Предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм, а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм. Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.<br>
Электродинамическая стойкость 75,2 кА*<br>
Механическая стойкость к токам короткого замыкания 21 кН.<br>
Категория стойкости к горению ПВ-0 (FL).<br>
Температура внешней среды при эксплуатации от -60 С до +120 С.<br>
*При шаге крепления 1 метр.<br>
<br>
Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.<br>
<br>
В комплект поставки входит: пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт., оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.<br>
<br>
