1-УК-1-3-245-(6-10) УХЛ1 /250/

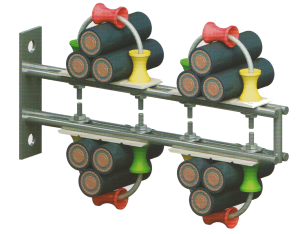

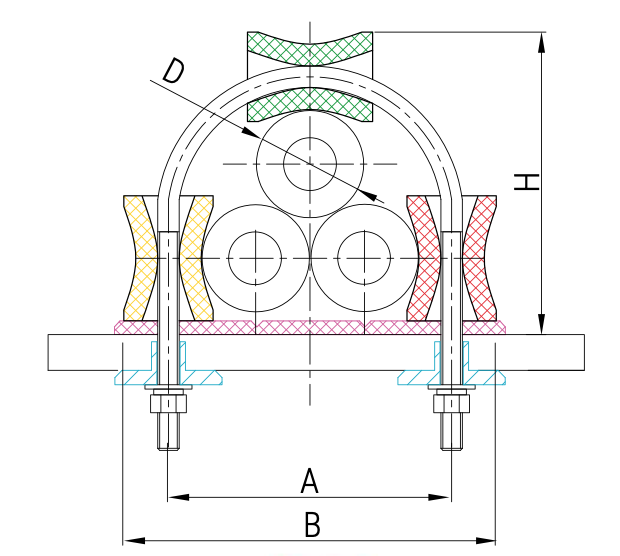

<h1> <span style="font-size: 14px; text-transform: uppercase;">Узел крепления кабеля 1-УК-1-3-245-(6-10) УХЛ1 /250/</span></h1> Предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм, а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм. Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.<br> Электродинамическая стойкость 75,2 кА*<br> Механическая стойкость к токам короткого замыкания 21 кН.<br> Категория стойкости к горению ПВ-0 (FL).<br> Температура внешней среды при эксплуатации от -60 С до +120 С.<br> * При шаге крепления 1 метр.<br> <br> Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.<br> <br> В комплект поставки входит: <br> пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт., оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.<br> <br> <h3 style="text-align: center;"> <span style="font-size: 14px; text-transform: uppercase;">Подбор узла крепления по диаметру кабеля</span></h3> <table align="center" border="1"> <tbody> <tr> <th> <p align="left">  Наружный диаметр кабеля, мм     </p> </th> <th> Тип узла крепления </th> <th> MIN габариты (L2xL1xH), мм    </th> <th> MAX габариты (L2xL1xH), мм    </th> <th> <p align="left">  Вес, кг     </p> </th> </tr> </tbody> <tbody> <tr> <td colspan="5"> <p style="text-align: center;"> Крепление одножильного кабеля в треугольник </p> </td> </tr> <tr> <td style="text-align: center;"> 25-32 </td> <td style="text-align: center;"> 1-УК-1-3-245-(6-10) УХЛ1 </td> <td style="text-align: center;"> 65х90х75 </td> <td style="text-align: center;"> 79х104х85 </td> <td style="text-align: center;"> 0,098 </td> </tr> <tr> <td style="text-align: center;"> 31-42 </td> <td style="text-align: center;"> 2-УК-1-3-285-(6-10, 20) УХЛ1 </td> <td style="text-align: center;"> 77х102х84 </td> <td style="text-align: center;"> 99х124х103 </td> <td style="text-align: center;"> 0,105 </td> </tr> <tr> <td style="text-align: center;"> 40-48 </td> <td style="text-align: center;"> 3-УК-1-3-330-(6-10, 20, 35) УХЛ1 </td> <td style="text-align: center;"> 95х120х99 </td> <td style="text-align: center;"> 116х141х116 </td> <td style="text-align: center;"> 0,130 </td> </tr> <tr> <td style="text-align: center;"> 48-60 </td> <td style="text-align: center;"> 4-УК-1-3-380-(6-10, 20, 35) УХЛ1 </td> <td style="text-align: center;"> 116х141х116 </td> <td style="text-align: center;"> 140х165х138 </td> <td style="text-align: center;"> 0,140 </td> </tr> <tr> <td style="text-align: center;"> 58-66 </td> <td style="text-align: center;"> 5-УК-1-3-435-(20, 35, 110) УХЛ1 </td> <td style="text-align: center;"> 136х161х135 </td> <td style="text-align: center;"> 152х177х150 </td> <td style="text-align: center;"> 0,150 </td> </tr> <tr> <td style="text-align: center;"> 65-81 </td> <td style="text-align: center;"> 6-УК-1-3-485-(35, 110) УХЛ1 </td> <td style="text-align: center;"> 150х175х148 </td> <td style="text-align: center;"> 182х207х178 </td> <td style="text-align: center;"> 0,160 </td> </tr> <tr> <td colspan="5"> <p style="text-align: center;"> Крепление одножильного и многожильного кабеля в плоскости  </p> </td> </tr> <tr> <td style="text-align: center;"> 50-64 </td> <td style="text-align: center;"> 1-УК-1-3-245-(6-10) УХЛ1 </td> <td style="text-align: center;"> 65х90х75 </td> <td style="text-align: center;"> 79х104х85 </td> <td style="text-align: center;"> 0,098 </td> </tr> <tr> <td style="text-align: center;"> 62-84 </td> <td style="text-align: center;"> 2-УК-1-3-285-(6-10, 20) УХЛ1 </td> <td style="text-align: center;"> 99х124х103 </td> <td style="text-align: center;"> 99х124х103 </td> <td style="text-align: center;"> 0,105<br> </td> </tr> </tbody> </table> <br> Маркировка до 2008 года: 1-УК-1-3-250-(6-10) УХЛ1<br> <p> ТУ 3464-007-40886670-2005 </p> <br> <br> <br>
