УЗПН-35-ЛК

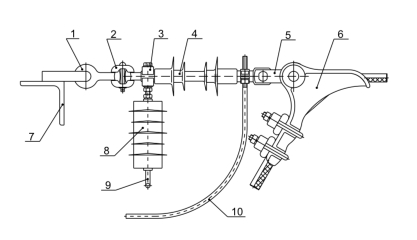

Устройство защиты от перенапряжений УЗПН-35-ЛК

Устройства защиты от перенапряжений УЗПН-35-ЛК устанавливаются по одному на каждую опору с последовательным чередованием фаз. При необходимости УЗПН-35-ЛК могут устанавливаться на каждую опору по три штуки (по одному на каждую фазу). Такая установка рекомендуется при защите ВЛЗ 6-35 кВ с пролётами более 80 метров, локальных объектов на ВЛ, ВЛ с аномально высокими сопротивлениями заземления опор, особо ответственных ВЛ и других.

характеристики УЗПН-35-ЛК

Марка:	УЗПН-35-ЛК
Совместимость:	полимерные подвесные изоляторы ЛК
Класс напряжения сети, кВ:	35
Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ:	28
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой 2500А:	-
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой 5000А:	81,9
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой 10000А:	89,6
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой 20000А:	101,0
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее:	87,5
Длина искрового промежутка, L, мм:	120
Пятидесятипроцентное разрядное напряжение грозового импульса искрового промежутка, кВ, не более:	140
