РМК-10-IV-УХЛ1/022

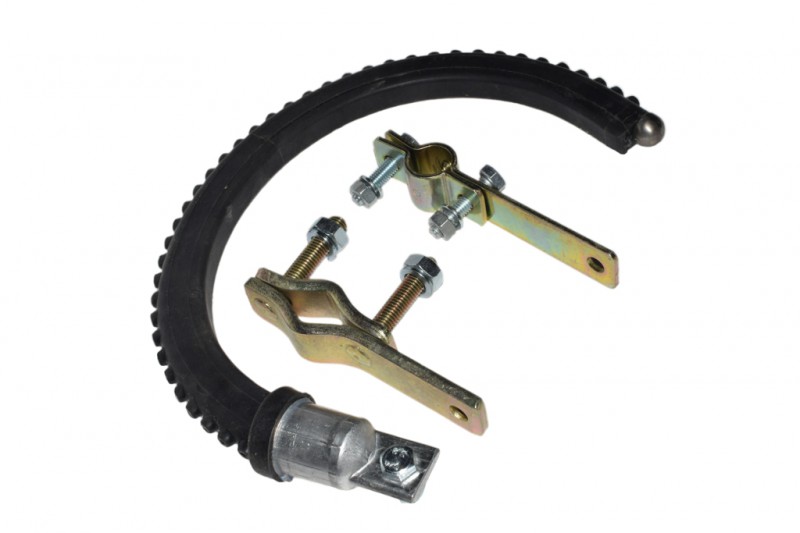

<h2> <span style="font-size: 14px; text-transform: uppercase;">Разрядник мультикамерный РМК-10-IV-УХЛ1/022</span></h2> <h4> <span style="font-size: 14px; text-transform: uppercase;"> <div class="alert alert-danger"> <strong>Продукция снята с производства. Новая марка: РМК-20-IV-УХЛ1/121 </strong> </div> </span></h4> Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.<br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">РМК-10-IV-УХЛ1/022 характеристики</span></h4> <table border="1" cellspacing="0" cellpadding="0" align="center" class="table"> <tbody> <tr> <td> Класс напряжения, кВ </td> <td> 20 </td> </tr> <tr> <td> Число дугогасящих камер МКС </td> <td> 40 </td> </tr> <tr> <td> Импульсное 50 %-ное разрядное напряжение, не более, кВ<br>                          на положительной полярности<br>                          на отрицательной полярности<br> </td> <td>  <br> 85<br> 85<br> </td> </tr> <tr> <td> Число выдерживаемых импульсных воздействий при приложении импульсного напряжения 500 кВ и срабатывании разрядника, не менее  </td> <td> 100 </td> </tr> <tr> <td> Число выдерживаемых импульсных воздействий при приложении импульсного напряжения с крутизной 2000 кВ/мкс и срабатывании разрядника, не менее  </td> <td> 3 </td> </tr> <tr> <td> Выдерживаемое напряжение промышленной частоты, не менее, кВ<br>              <br> </td> <td>  50<br> </td> </tr> <tr> <td> Многократно (2 воздействия) выдерживаемый <br> импульсный ток 4¤10 мкс, не менее , кА<br> </td> <td>  <br> 100<br> </td> </tr> <tr> <td> Масса, кг </td> <td> 1,5 </td> </tr> <tr> <td> Срок службы, не менее, лет </td> <td> 30<br> <br> </td> </tr> </tbody> </table> <br> Основными элементами РМК-10  являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=3-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника<br>
