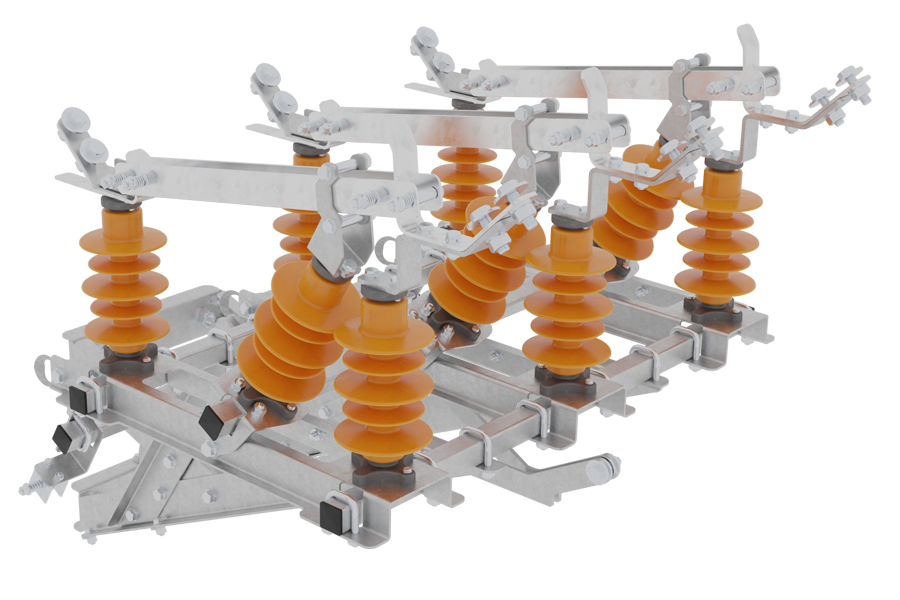

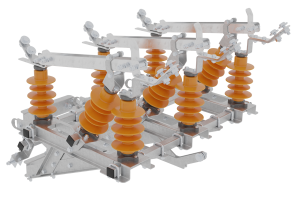

Разъединитель линейный рубящего типа РЛР 10/400 УХЛ1 с приводом и КМЧ

Разъединитель линейный рубящего типа РЛР 10/400 УХЛ1 с приводом и КМЧ (без заземлителя) предназначен для включения и отключения обесточенных участков электрической сети напряжением 10 кВ, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи встроенных заземлителей.

Характеристики

Наименование параметра	Норма параметра
1. Номинальное напряжение, кВ	10
2. Наибольшее рабочее напряжение, кВ	12
3. Номинальный ток, А	400
4. Ток термической стойкости, кА	10
5. Ток электродинамической стойкости, кА	25
6. Время протекания тока термической стойкости для главной цепи, не менее, сек	5
7. Время протекания тока термической стойкости для цепи заземления, не менее, сек	1
7. Индуктивный ток отключения (соs (=0,15), А	1
8. Емкостный ток отключения (соs (=0,15), А	1
9. Сопротивление постоянному току главного токоведущего контура, Ом, не более	70х106
10. Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 20 мм), Н, не более	200
11. Толщина корки льда при оперировании разъединителем, не более, мм	20
12. Наибольшее усилие, прикладываемое к рукоятке привода, не более, Н	215
13. Габаритные размеры, мм, не более
Длинна	800
Ширина	900
Высота	800
14. Масса, кг, не более	45
