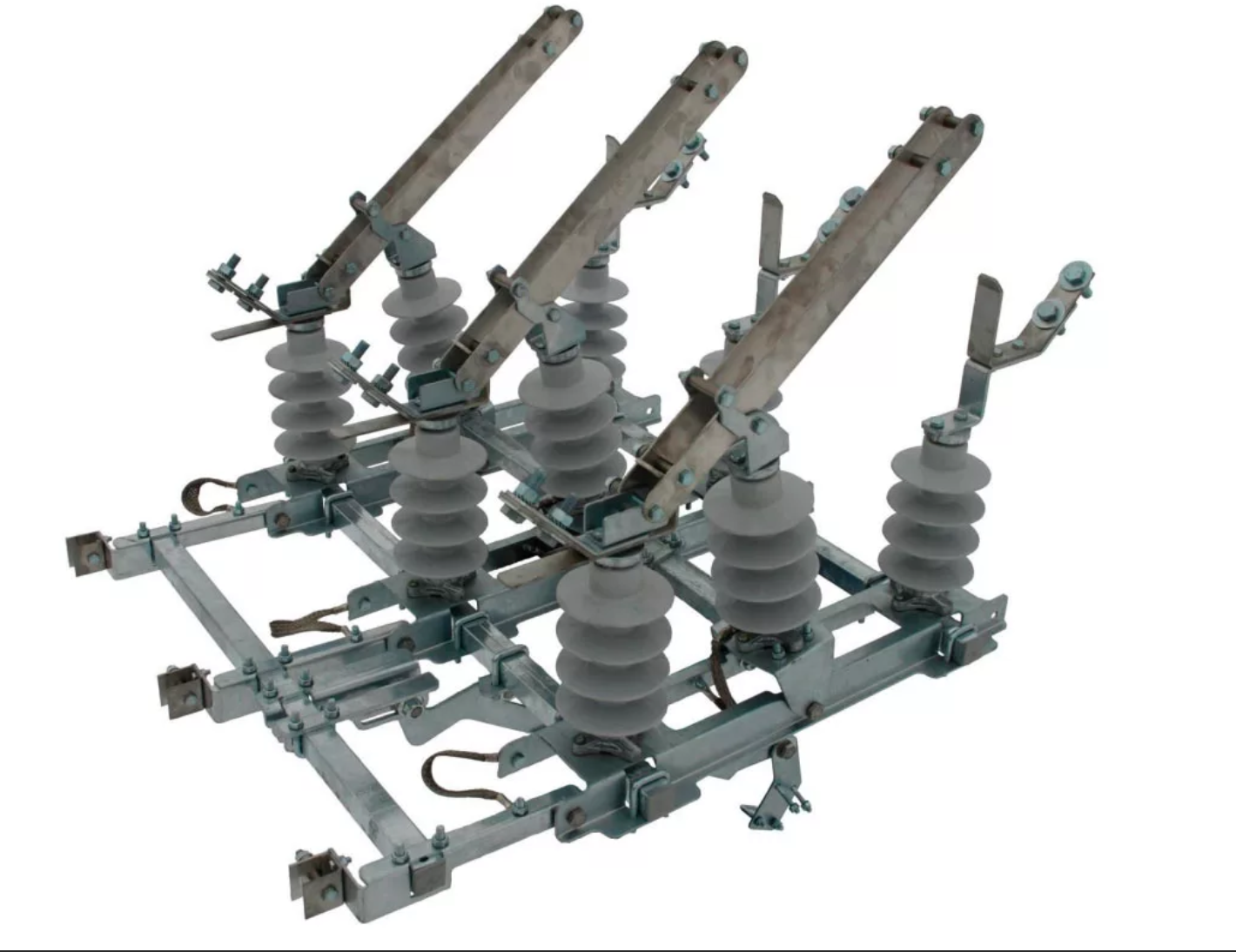

Разъединитель РЛР Тесла-1-10/630 УХЛ1 с приводом и КМЧ

Используются в сетях напряжением 6-10 кВ. Разъединители служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением.

Маркообразование РЛР Тесла-1-10/630 УХЛ1

Р - разъединитель
Л - линейный
Р - рубящего типа
1 - количество заземлителей
10 - номинальное напряжение, кВ
630 - номинальный ток, А
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.69

Все стальные части покрыты горячим цинком.
Медная группа покрыта гальваническим оловом.
Рама разъединителя сборная на П-образных хомутах, повышенной жесткости.
Весь крепеж – высокопрочный, оцинкованный. В местах, испытывающих повышенные нагрузки применяются метизы из нержавеющей стали.
Механическая блокировка, обеспечивающая при отключении главных ножей, последовательное включение ножей заземления (через положение «все контакты отключены») и наоборот расположена на раме разъединителя.
Главные ножи выполнены из меди толщиной 3 мм, что исключает излом.
Разъединитель управляется всего одним валом.

• Номинальное напряжение - 10 кВ
• Наибольшее рабочее напряжение - 12 кВ
• Номинальный ток - 630 А
• Ток термической стойкости - 10 кА
• Ток электродинамической стойкости - 25 кА
• Время протекания тока термической стойкости - 5 с
• Индуктивный ток отключения (соs ~0,15) - 1 А
• Емкостный ток отключения (соs ~0,15) - 1 А
• Сопротивление постоянному току главного токоведущего контура - не более 95х10-6 Ом
• Допустимая механическая нагрузка на выводы от присоединяемых проводов с учетом влияния ветровых нагрузок (скорость ветра до 15 м/с) и образования льда (толщина корки льда до 20 мм) - не более 200 Н
• Толщина корки льда при оперировании разъединителем - не более 20 мм
• Наибольшее усилие, прикладываемое к рукоятке привода - не более 215 Н
• Габаритные размеры (длина, ширина, высота, мм) - 800х900х800
• Масса - не более 45 кг
