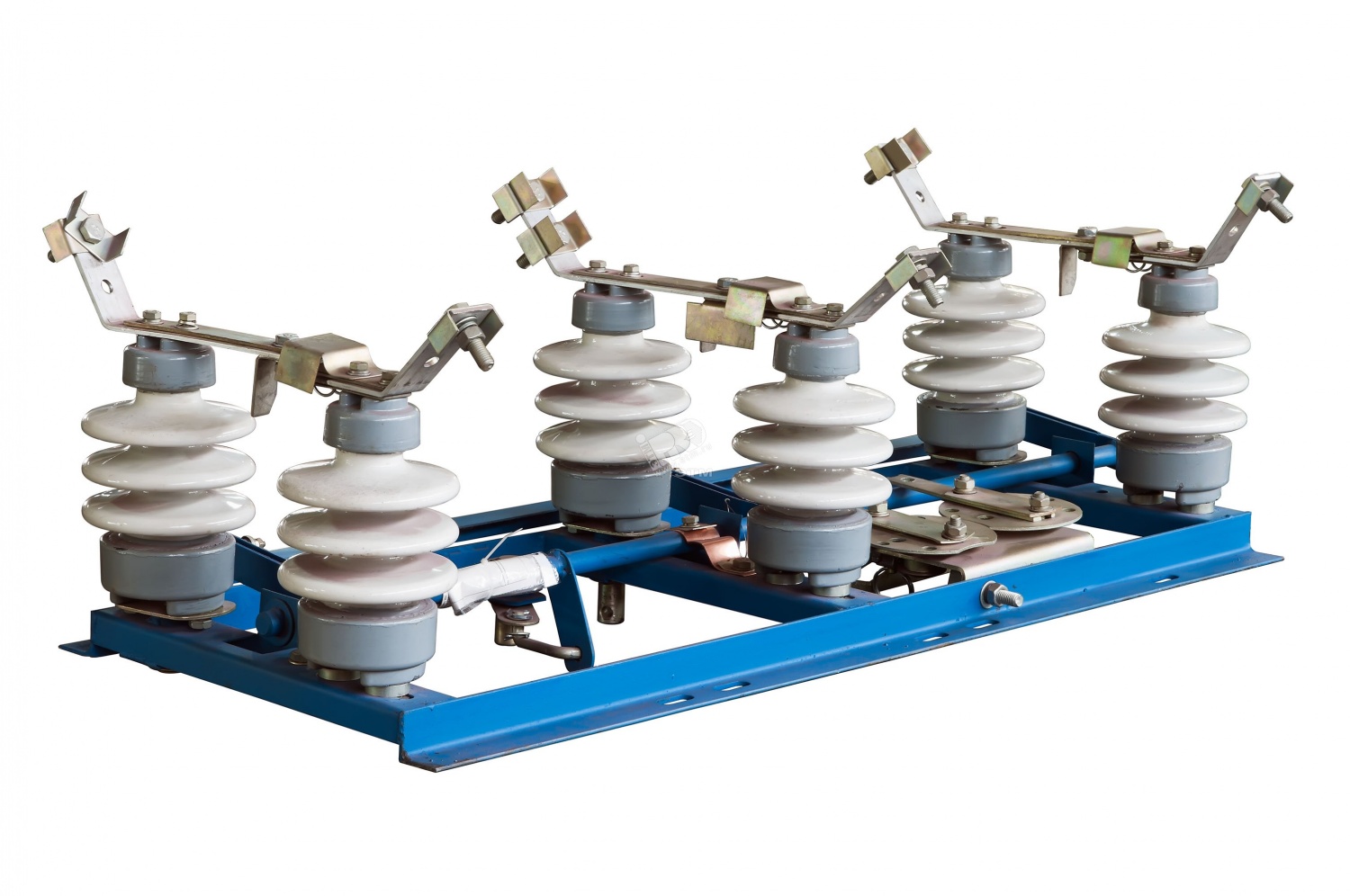

Разъединитель РЛНД 1-10 III/400 УХЛ1 с приводом ПР-01 (РЛНД-1-10-400-УХЛ1)

Используются в сетях напряжением 6-10 кВ. Разъединители служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением.

Маркообразование РЛНД-1-10-400-УХЛ1

Р → разъединитель
Л → линейный
Н → наружной установки
Д → две опорно-изоляционные колонки
1, 2 → количество заземляющих ножей
10 → номинальное напряжение, кВ
III, IV → степень загрязнения по ГОСТ 9920-89
Х - 200, 400, 630, 1000 → номинальный ток, А
УХЛ1 → климатическое исполнение и категория размещения по ГОСТ 15150-69

Управление разъединителем РЛНД осуществляется ручным приводом ПР-01, непосредственно использующим мускульную силу оператора. В условном обозначении привода принято:
П - привод
Р - ручной
01(0), 01(1), 01(2) - конструктивное исполнение (0 - без ножей заземления, 1-вал для заземляющих ножей справа от главного вала, 2-вала заземляющих ножей).
