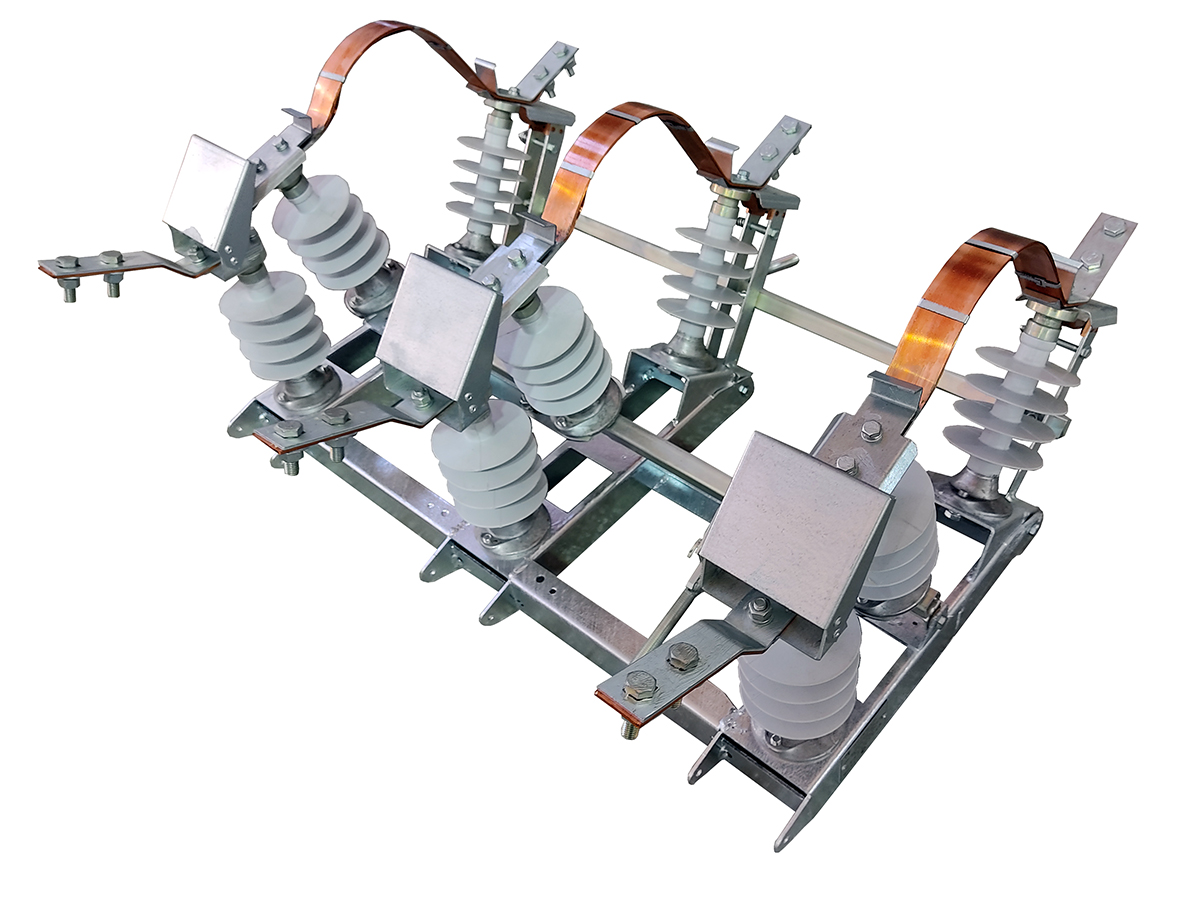

РЛК-1а-10 IV/400 УХЛ1 с приводом ПР-У-01 УХЛ1

<h2> <span style="font-size: 14px; text-transform: uppercase;">Разъединитель РЛК-1а-10 IV/400 УХЛ1 (горячий цинк) с приводом ПР-У-01 УХЛ1</span></h2> Заземляющие ножи сверху.<br> Для горизонтальной установки<br> С приводом ПР-У-01 УХЛ1, в комплекте с КМЧ и тягами (6200) <div class="styled-block"> <div> <h3> <span style="font-size: 14px; text-transform: uppercase;">Маркообразование</span></h3> <b>Р</b> — разъединитель<br> <b>Л</b> — линейный<br> <b>К</b> — качающегося типа <br> <b>В</b> — для вертикальной установки<br> <b>1а</b> — заземлитель со стороны неподвижного контакта<br> <b>1б</b> —<b> </b>заземлитель со стороны подвижного контакта<br> <b>2</b> — заземлитель со стороны подвижного и неподвижного контактов<br> <b>10</b> —<b> </b>номинальное напряжение, кВ<br> <b>IV</b> — степень загрязнения по ГОСТ 9920<br> <b>400</b> — номинальный ток, А </div> </div> Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.<br>
