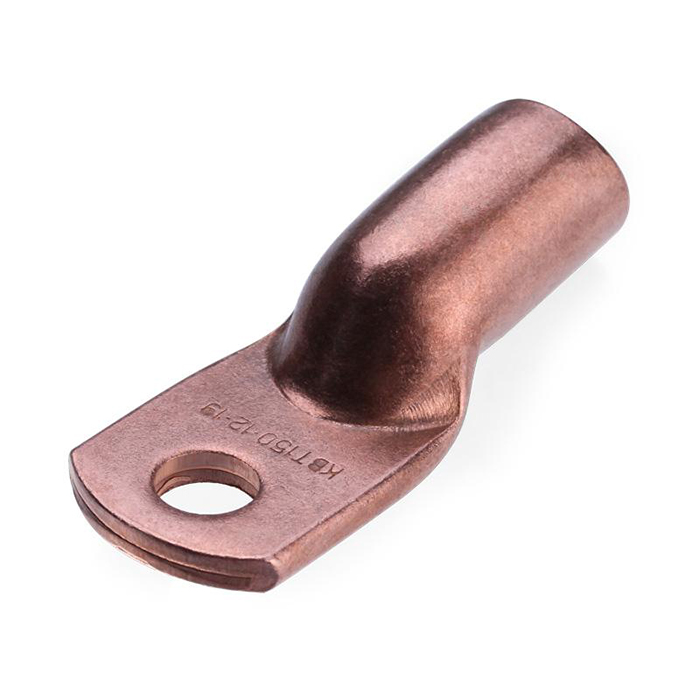

Наконечник кабельный медный ТМ 10-5-5

Количество в упаковке 100 шт.
ГОСТ 7386-80

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)
Рабочее напряжение: до 35 кВ

Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости.
Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ».
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода.

Харакетристики

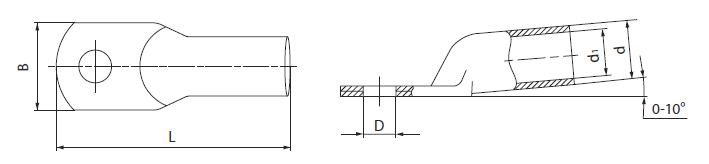

Наименование Сечение (мм²)  Сечение (мм²)  D(мм) B(мм) L(мм) d(мм) d₁(мм) размер винта
ТМ 10-5-5

10

10

5.3 11.0 40.0 8.0 5.0

М5

ТМ 10-6-5

10

10

6.4 14.0 40.0 8.0 5.0

М6

ТМ 16-6-6

16

16

6.4 14.0 40.0 9.0 6.0

М6

ТМ 16-8-6

16

16

8.4 16.0 40.0 9.0 6.0

М8

ТМ 25-6-7

25

25

6.4 15.0 45.0 10.0 7.0

М6

ТМ 25-8-7

25

25

8.4 16.0 45.0 10.0 7.0

М8

ТМ 35-8-9

35

35

8.4 18.0 60.0 12.0 9.0

М8

ТМ 35-10-9

35

35

10.5 20.0 60.0 12.0 9.0

М10

ТМ 50-8-11

70

50

8.4 20.0 63.0 14.0 11.0

М8

ТМ 50-10-11

70

50

10.5 22.0 63.0 14.0 11.0

М10

ТМ 70-10-13

95

70

10.5 24.0 65.0 16.0 13.0

М10

ТМ 70-12-13

95

70

13.0 24.0 65.0 16.0 13.0

М12

ТМ 95-10-15

120

95

10.5 28.0 75.0 19.0 15.0

М10

ТМ 95-12-15

120

95

13.0 28.0 75.0 19.0 15.0

М12

ТМ 120-12-17

150

120

13.0 34.0 81.0 22.0 17.0

М12

ТМ 120-16-17

150

120

17.0 34.0 81.0 22.0 17.0

М16

ТМ 150-12-19

185

150

13.0 36.0 90.0 25.0 19.0

М12

ТМ 150-16-19

185

150

17.0 36.0 90.0 25.0 19.0

М16

ТМ 185-16-21

240

185

17.0 40.0 95.0 27.0 21.0

М16

ТМ 185-20-21

240

185

21.0 40.0 95.0 27.0 21.0

М20

ТМ 240-16-24

300

240

17.0 48.0 105.0 32.0 24.0

М16

ТМ 240-20-24

300

240

21.0 48.0 105.0 32.0 24.0

М20
