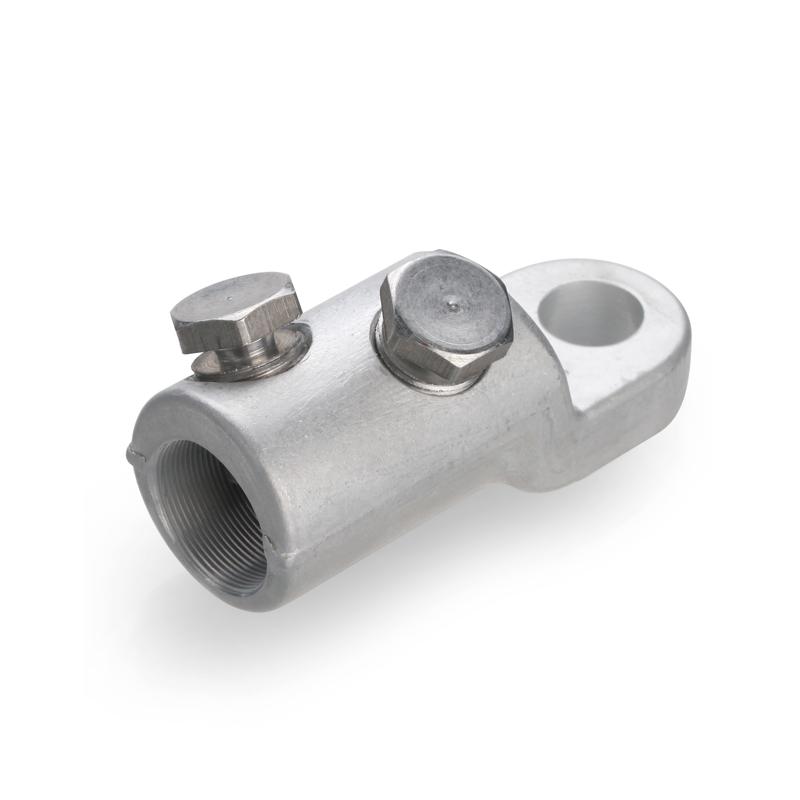

2НБЕ-70/120

<h2> <span style="font-size: 14px; text-transform: uppercase;">Наконечник болтовой с угловым расположением болтов 2НБЕ-70/120</span></h2> ТУ 3449-009-97284872-2006 <ul> <li>Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных</li> <li>Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля</li> <li>Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения</li> <li>Эксцентриковое отверстие под кабельную жилу в корпусе наконечника</li> <li>Рабочее напряжение: до 10 кВ</li> <li>Материал корпуса и болтов: специальный алюминиевый сплав</li> <li>Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения</li> <li>Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника</li> <li>Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса</li> <li>Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения</li> <li>На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя</li> <li>Инструмент для монтажа: набор НМБ-6 (КВТ)</li> <li>Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб</li> <li>Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт</li> </ul> <p style="text-align: center;"> <img src="/mechlugs_nbe.svg"><br> </p> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">размеры 2НБЕ-70/120</span></h3> <table border="1" align="center"> <thead> <tr> <th style="text-align: center;"> SKU </th> <th style="text-align: center;"> товарные позиции<small>цвет изоляции</small> </th> <th style="text-align: center;"> L<small> (мм)</small> </th> <th style="text-align: center;"> L₁<small> (мм)</small> </th> <th style="text-align: center;"> L₂<small> (мм)</small> </th> <th style="text-align: center;"> S<small> (мм)</small> </th> <th style="text-align: center;"> D<small> (мм)</small> </th> <th style="text-align: center;"> d<small> (мм)</small> </th> <th style="text-align: center;"> d₁<small> (мм)</small> </th> <th style="text-align: center;"> N<small> (мм)</small> </th> <th style="text-align: center;"> A<small> (мм)</small> </th> </tr> </thead> <tbody> <tr> <td style="text-align: center;"> 65807<br> </td> <td style="text-align: center;"> 2НБЕ-25/50 (КВТ) </td> <td style="text-align: center;"> 58 </td> <td style="text-align: center;"> 21.5 </td> <td style="text-align: center;"> 28 </td> <td style="text-align: center;"> 8 </td> <td style="text-align: center;"> 10.5 </td> <td style="text-align: center;"> 19 </td> <td style="text-align: center;"> 11 </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 9.5 </td> </tr> <tr> <td style="text-align: center;"> 65808<br> </td> <td style="text-align: center;"> 2НБЕ-70/120 (КВТ) </td> <td style="text-align: center;"> 78 </td> <td style="text-align: center;"> 26.5 </td> <td style="text-align: center;"> 41 </td> <td style="text-align: center;"> 12 </td> <td style="text-align: center;"> 13 </td> <td style="text-align: center;"> 27 </td> <td style="text-align: center;"> 17 </td> <td style="text-align: center;"> 14 </td> <td style="text-align: center;"> 13.5 </td> </tr> <tr> <td style="text-align: center;"> 65809<br> </td> <td style="text-align: center;"> 2НБЕ-150/240 (КВТ) </td> <td style="text-align: center;"> 98 </td> <td style="text-align: center;"> 34.5 </td> <td style="text-align: center;"> 53 </td> <td style="text-align: center;"> 14 </td> <td style="text-align: center;"> 17 </td> <td style="text-align: center;"> 37 </td> <td style="text-align: center;"> 25 </td> <td style="text-align: center;"> 14 </td> <td style="text-align: center;"> 15.5 </td> </tr> </tbody> </table> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики 2НБЕ-70/120</span></h4> <table border="1" align="center"> <thead> <tr> <th style="text-align: center;"> SKU </th> <th style="text-align: center;"> товарные позиции<small>цвет изоляции</small> </th> <th style="text-align: center;"> Рабочее напряжение, до (кВ) </th> <th style="text-align: center;"> Сечение жилы, мм² </th> <th style="text-align: center;"> Класс гибкости жилы </th> <th style="text-align: center;"> Материал контактной части </th> <th style="text-align: center;"> Покрытие контактной части </th> <th style="text-align: center;"> Технология монтажа </th> </tr> </thead> <tbody> <tr> <td style="text-align: center;"> 65807<br> </td> <td style="text-align: center;"> 2НБЕ-25/50 (КВТ) </td> <td style="text-align: center;"> 10<br> </td> <td style="text-align: center;"> 25/ 35/ 50<br> </td> <td style="text-align: center;"> 1/ 2/ 3/ 4/ 5/ 6<br> </td> <td style="text-align: center;"> алюминиевый сплав<br> </td> <td style="text-align: center;"> без покрытия<br> </td> <td style="text-align: center;"> срывные болты<br> </td> </tr> <tr> <td style="text-align: center;"> 65808<br> </td> <td style="text-align: center;"> 2НБЕ-70/120 (КВТ) </td> <td style="text-align: center;"> 10<br> </td> <td style="text-align: center;"> 70/ 95/ 120<br> </td> <td style="text-align: center;"> 1/ 2/ 3/ 4/ 5/ 6<br> </td> <td style="text-align: center;"> алюминиевый сплав<br> </td> <td style="text-align: center;"> без покрытия<br> </td> <td style="text-align: center;"> срывные болты<br> </td> </tr> <tr> <td style="text-align: center;"> 65809<br> </td> <td style="text-align: center;"> 2НБЕ-150/240 (КВТ) </td> <td style="text-align: center;"> 10<br> </td> <td style="text-align: center;"> 150/ 185/ 240<br> </td> <td style="text-align: center;"> 1/ 2/ 3/ 4/ 5/ 6<br> </td> <td style="text-align: center;"> алюминиевый сплав<br> </td> <td style="text-align: center;"> без покрытия<br> </td> <td style="text-align: center;"> срывные болты </td> </tr> </tbody> </table>
