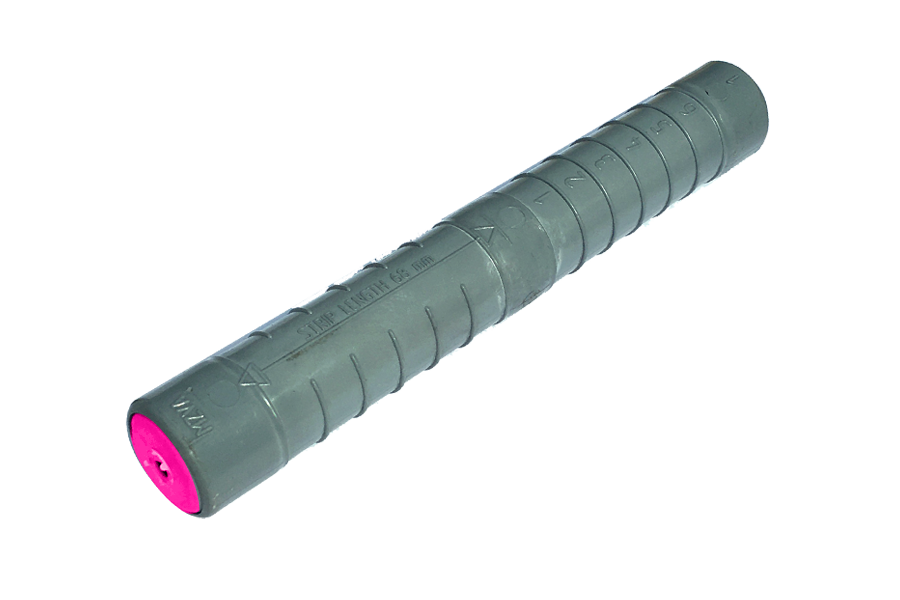

Герметичная соединительная прессуемая гильза MJRP-70N

Герметичная соединительная прессуемая гильза MJRP-70N предназначена для соединения в пролетах защищенных проводов СИП-3. Прочность заделки 95% от разрывного усилия жилы. Провода со снятой изоляцией вводятся в гильзу до перегородки, после чего гильза опрессовывается. Электрический контакт обеспечивается опрессовкой, а герметичность – эластомерным уплотнением.

Изготавливается по ТУ 3449-001-52819896-2017

Характеристики

Наименование	Провод СИП-3		Размеры гильзы, мм		Матрицы для опрессовки	Масса, кг, не более
	Номинальное сечение, мм2	Диаметр, мм	Наружный диаметр, D	Длина, L
MJRP-35N	35	6,7-7,1	22	170	E 173	0,100
MJRP-50N	50	7,9-8,4				0,099
MJRP-70N	70	9,5-10,0				0,085
MJRP-95N	95	11,1-12,9	25	180	E 215	0,160
MJRP-120N	120	12,5-13,1				0,134
MJRP-150N	150	13,9-14,5				0,128
