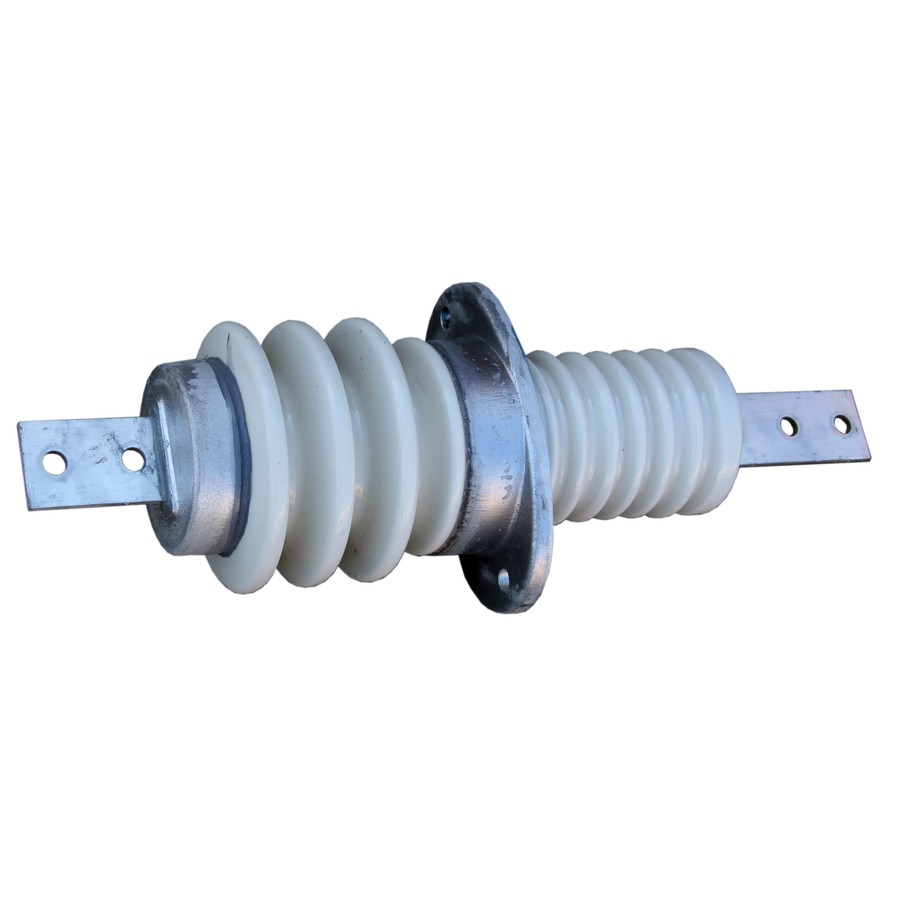

Изолятор проходной ИПУ-10/630-7,5 УХЛ1 (овальный фланец)

Проходной фарфоровый изолятор ИПУ-10/630-7,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В, частотой 100 Гц, а также для закрытых токопроводов.

Структура условного обозначения изолятора ИПУ:

И — изолятор
П — проходной
У — усиленное исполнение внешней изоляции
10 — номинальное напряжение, кВ
630-3150 — номинальный ток, А
7,5-12,5 — зачение разрушающей механической силы на изгиб, кН
УХЛ1 — климатическое исполнение и категория размещения изолятора

Проходные изоляторы ИПУ состоят из фарфорового корпуса, через внутреннюю полость которого проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин. Если изолятор поставляется без шин, то встраивание и закрепление токоведущих частей в эти изоляторы производят непосредственно на монтажных участках. Крепление изолятора фланцевое. Фланец соединен с фарфоровой основой с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.

Характеристики ИПУ:

Номинальное напряжение, кВ	10
Испытательное напряжение, кВ	80
Разрушающая сила, кН	7,5
Длина пути утечки, мм	300
Материал	фарфор

Изолятор ИПУ-10/630-7,5М УХЛ1 цена за единицу:

Стоимость продукции рассчитывается индивидуально, исходя из объема, условий заказа. Чтобы узнать окончательную цену, необходимо оставить заявку.

Информация о наличие на складе отображенная на сайте носит справочный характер и может изменяться (реализация, поступление). Мы работаем более чем с 100 складами по всей России и стараемся поддерживать данную информацию в актуальном состоянии.
