ЛК 70/20-И-4 СП

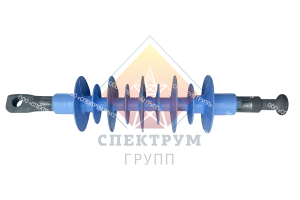

<h2> <span style="font-size: 14px; text-transform: uppercase;">изолятор полимерный ЛК 70/20-И-4 СП</span></h2> Изоляторы линейные подвесные полимерные типа ЛК 70/20-И-4 СП (проушина-пестик) предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 ВЛ переменного тока напряжением 10-20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до + 50 оС. Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.<br> <br> Конструкция изоляторов позволяет осуществлять монтаж устройств защиты от дуги УЗД-3 или УЗПН непосредственно на оконцеватели.<br> <br> Изготавливаются по ТУ 3494-005-57966314-2006. Соответствуют ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109. <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table border="1" align="center"> <tbody> <tr> <td colspan="2" style="text-align: center;"> Наименование </td> <td style="text-align: center;"> ЛК 70/20-И-2 СП  </td> <td style="text-align: center;"> ЛК 70/20-И-3 СП </td> <td style="text-align: center;"> ЛК 70/20-И-4 СП </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Номинальное нпряжение, кВ  </td> <td colspan="3" style="text-align: center;">  20 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Нормированная Разрушающая<br> сила на напряжение, кМ </td> <td colspan="3" style="text-align: center;"> 70 </td> </tr> <tr> <td colspan="2" style="text-align: center;">  Строительная высота Н, мм, не более  </td> <td style="text-align: center;">  405 </td> <td colspan="2" style="text-align: center;"> 430 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p>  Изоляционная высота L,мм, не менее </p> </td> <td style="text-align: center;">  285 </td> <td colspan="2" style="text-align: center;"> 310 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p> Длина пути тока утечки, мм, не менее </p> </td> <td style="text-align: center;"> 710 </td> <td style="text-align: center;"> 715 </td> <td style="text-align: center;"> 800 </td> </tr> <tr> <td rowspan="3" style="text-align: center;"> Выдерживаемое <br> напряжение, кВ </td> <td style="text-align: center;"> Полного <br> грозового <br> импульса </td> <td colspan="3" style="text-align: center;"> 215 </td> </tr> <tr> <td style="text-align: center;"> 50 Гц в сухом<br> состоянии </td> <td colspan="3" style="text-align: center;"> 150 </td> </tr> <tr> <td style="text-align: center;"> 50 Гц <br> под дождем </td> <td colspan="3" style="text-align: center;"> 65 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Разрядное напряжение 50 Гц в загрязненном <br> и увлажненном состоянии кВ, не менее </td> <td colspan="3" style="text-align: center;"> 26 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Нормированная удельная поверхностная<br> проводимость слоя загрязнения, мкСм </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 20 </td> <td style="text-align: center;"> 30 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Допустимая степень загрязнения<br> (СЗ) по ГОСТ 9920 </td> <td style="text-align: center;"> II </td> <td style="text-align: center;"> III </td> <td style="text-align: center;"> IV </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p> Масса, кг, не более </p> </td> <td style="text-align: center;"> 1,0 </td> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 1,2 </td> </tr> </tbody> </table>
