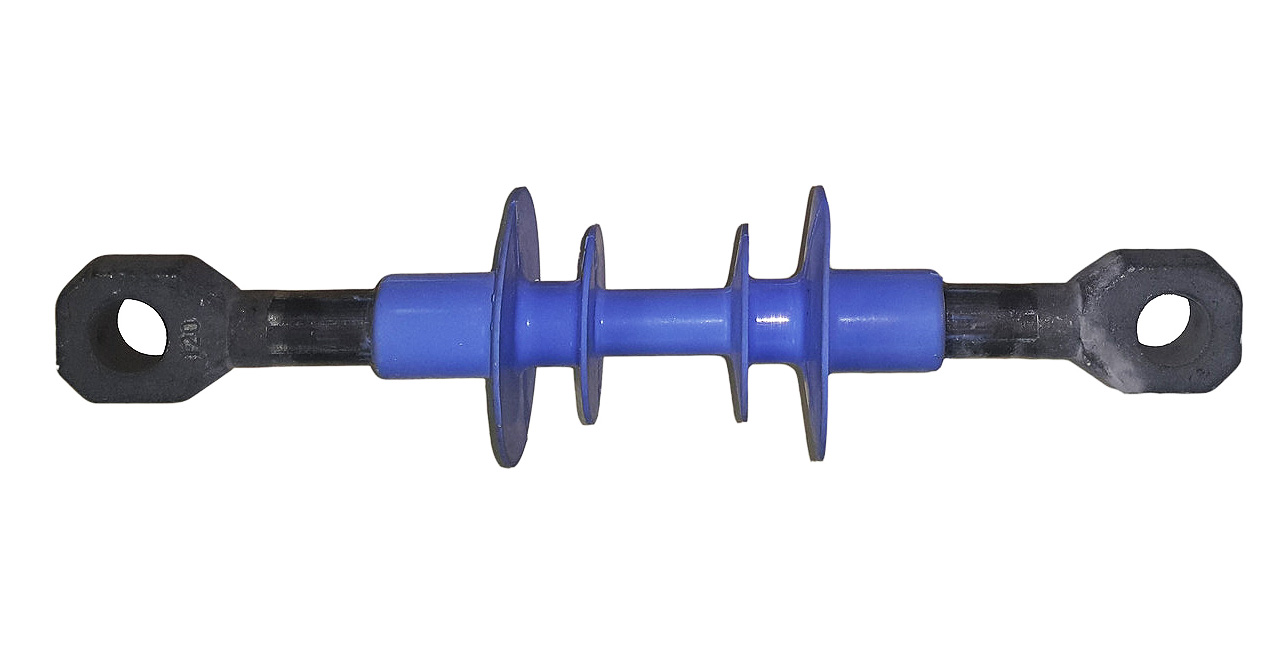

ЛК 70/10-И-3 СС изолятор полимерный

Изоляторы линейные подвесные полимерные типа ЛК 70/10-И СС предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 ВЛ переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 оС до +50 оС. Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.

Конструкция изоляторов позволяет осуществлять монтаж устройств защиты от дуги УЗД-3 или УЗПН непосредственно на оконцеватели.

Изготавливаются по ТУ 3494-005-57966314-2006. Соответствуют ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109.

Характристики

Наименование		ЛК 70/10-И-3 СС	ЛК 70/10-И-4 СС
Номинальное нпряжение, кВ		10
Нормированная Разрушающая сила на напряжение, кМ		70
Строительная высота Н, мм, не более		305
Изоляционная высота L,мм, не менее		185
Длина пути тока утечки, мм, не менее		360	420
Выдерживаемое  напряжение, кВ	Полного  грозового  импульса	170
	50 Гц в сухом состоянии	90
	50 Гц  под дождем	55
Разрядное напряжение 50 Гц в загрязненном  и увлажненном состоянии кВ, не менее		13
Нормированная удельная поверхностная проводимость слоя загрязнения, мкСм		20	30
Допустимая степень загрязнения (СЗ) по ГОСТ 9920		III	IV
Масса, кг, не более		0.95	1.0

Что нужно знать для подбора полимерного изолятора ЛК

1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;
2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);

• С – проушина;
• П – пестик;
• Г – гнездо;


Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации

• А – «проушина-пестик»;
• Б – «проушина-проушина»;
• В – «гнездо-пестик»;
• Г – «гнездо-проушина»;

Пример условного обозначения изолятора ЛК 70/10-И-3СП (ЛК 70/10-А3)

• Л – линейный подвесной стержневой;
• К – материал защитной оболочки – кремнийорганическая композиция;
• 70 – значение нормированной механической разрушающей силы при растяжении, кН
• 10 – класс напряжения;
• И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»
• 3 – максимальная степень загрязнения;
• СП (А) – обозначение оконцевателей изолятора «проушина-пестик»;

Приемущества полимерных изоляторов ЛК:

• изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;
• изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;
• стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;
• полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;
