ЛК 70/10-И-3 ГС
ЛК 70/10-И-3 ГС
<h1> <span style="font-size: 14px; text-transform: uppercase;">ЛК 70/10-И-3 ГС</span></h1>
-
Композитные изоляторы
В наличии
ЛК 70/10-И-3 ГС
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС
Стоимость зависит от объема заказа и рассчитывается индивидуально
Самовывоз:
Москва, ул. Василия Петушкова, 3с12
Бесплатная доставка до терминала транспортной компании в Москве

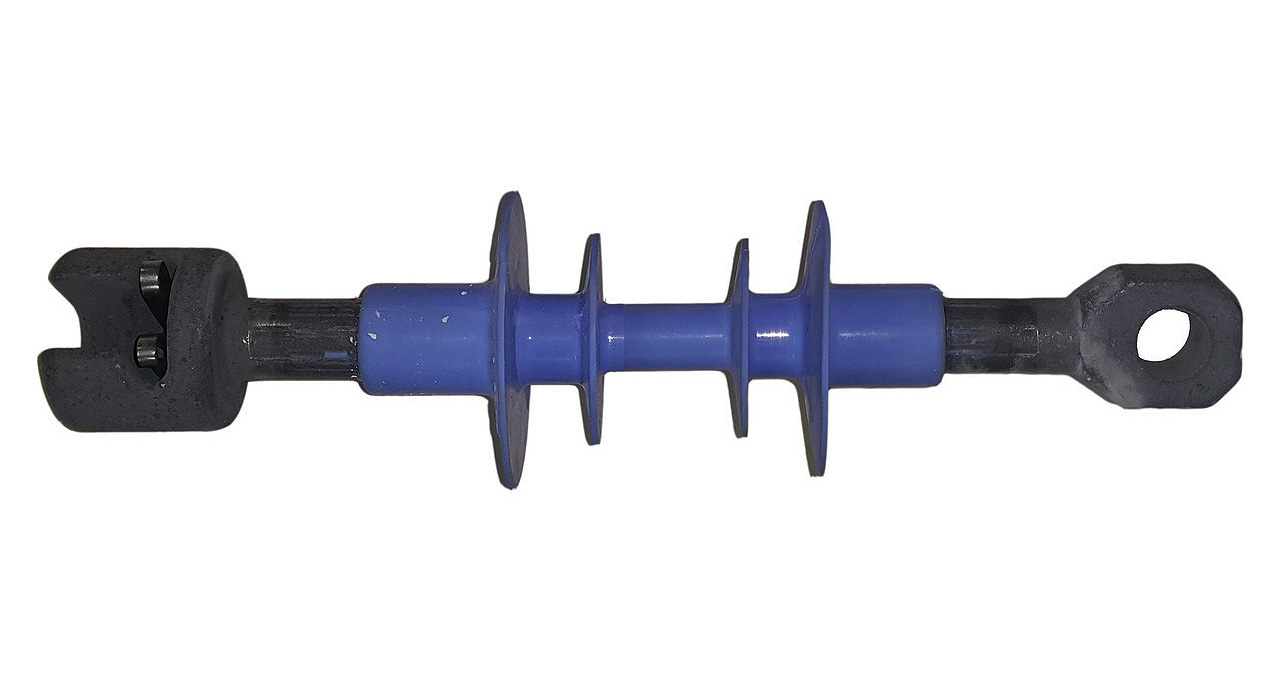

изолятор полимерный ЛК 70/10-И-3 ГС
|
Наименование
|
ЛК 70/10-И-3 СП
ЛК 70/10-И-3 СС
ЛК 70/10-И-3 ГП
ЛК 70/10-И-3 ГС
|
ЛК 70/10-И-4 СП
ЛК 70/10-И-4 СС
ЛК 70/10-И-4 ГП
ЛК 70/10-И-4 ГС
|
|
Номинальное нпряжение, кВ
|
10
|
Нормированная Разрушающая
сила на напряжение, кМ
|
70
|
|
Строительная высота Н, мм, не более
|
305
|
|
Изоляционная высота L,мм, не менее
|
185
|
|
Длина пути тока утечки, мм, не менее
|
360
|
420
|
Выдерживаемое
напряжение, кВ
|
Полного
грозового
импульса
|
170
|
50 Гц в сухом
состоянии
|
90
|
50 Гц
под дождем
|
55
|
Разрядное напряжение 50 Гц в загрязненном
и увлажненном состоянии кВ, не менее
|
13
|
Нормированная удельная поверхностная
проводимость слоя загрязнения, мкСм
|
20
|
30
|
Допустимая степень загрязнения
(СЗ) по ГОСТ 9920
|
III
|
IV
|
|
Масса, кг, не более
|
0.95
|
1.0
|
Что нужно знать для подбора полимерного изолятора ЛК
1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;
2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);
- С – проушина;
- П – пестик;
- Г – гнездо;
Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации
- А – «проушина-пестик»;
- Б – «проушина-проушина»;
- В – «гнездо-пестик»;
- Г – «гнездо-проушина»;
Пример условного обозначения изолятора ЛК 70/10-И-3СП (ЛК 70/10-А3)
- Л – линейный подвесной стержневой;
-
К – материал защитной оболочки – кремнийорганическая композиция;
-
70 – значение нормированной механической разрушающей силы при растяжении, кН
- 10 – класс напряжения;
-
И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»
-
3 – максимальная степень загрязнения;
- ГС (Г) – обозначение оконцевателей изолятора «гнездо-проушина»;
Приемущества полимерных изоляторов ЛК:
- изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;
- изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;
- стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;
- полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте
info@lep-snab.ru
Характеристики
|
Цена |
цена по запросу
|
|
Бренд |
Инста
|
|
Тип |
изолятор полимерный
|
ЛК 70/10-И-3 ГС
<h2> <span style="font-size: 14px; text-transform: uppercase;">изолятор полимерный ЛК 70/10-И-3 ГС</span></h2>
<table border="1" align="center">
<tbody>
<tr>
<td colspan="2" style="text-align: center;">
Наименование
</td>
<td style="text-align: center;">
ЛК 70/10-И-3 СП<br>
ЛК 70/10-И-3 СС<br>
ЛК 70/10-И-3 ГП<br>
ЛК 70/10-И-3 ГС
</td>
<td style="text-align: center;">
ЛК 70/10-И-4 СП<br>
ЛК 70/10-И-4 СС<br>
ЛК 70/10-И-4 ГП<br>
ЛК 70/10-И-4 ГС
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Номинальное нпряжение, кВ
</td>
<td colspan="2" style="text-align: center;">
10
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Нормированная Разрушающая<br>
сила на напряжение, кМ
</td>
<td colspan="2" style="text-align: center;">
70
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Строительная высота Н, мм, не более
</td>
<td colspan="2" style="text-align: center;">
305
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Изоляционная высота L,мм, не менее
</td>
<td colspan="2" style="text-align: center;">
185
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Длина пути тока утечки, мм, не менее
</td>
<td style="text-align: center;">
360
</td>
<td style="text-align: center;">
420
</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;">
Выдерживаемое <br>
напряжение, кВ
</td>
<td style="text-align: center;">
Полного <br>
грозового <br>
импульса
</td>
<td colspan="2" style="text-align: center;">
170
</td>
</tr>
<tr>
<td style="text-align: center;">
50 Гц в сухом<br>
состоянии
</td>
<td colspan="2" style="text-align: center;">
90
</td>
</tr>
<tr>
<td style="text-align: center;">
50 Гц <br>
под дождем
</td>
<td colspan="2" style="text-align: center;">
55
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Разрядное напряжение 50 Гц в загрязненном <br>
и увлажненном состоянии кВ, не менее
</td>
<td colspan="2" style="text-align: center;">
13
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Нормированная удельная поверхностная<br>
проводимость слоя загрязнения, мкСм
</td>
<td style="text-align: center;">
20
</td>
<td style="text-align: center;">
30
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Допустимая степень загрязнения<br>
(СЗ) по ГОСТ 9920
</td>
<td style="text-align: center;">
III
</td>
<td style="text-align: center;">
IV
</td>
</tr>
<tr>
<td colspan="2" style="text-align: center;">
Масса, кг, не более
</td>
<td style="text-align: center;">
0.95
</td>
<td style="text-align: center;">
1.0
</td>
</tr>
</tbody>
</table>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">Что нужно знать для подбора полимерного изолятора ЛК</span></h4>
1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;<br>
2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);<br>
<ul>
<li>С – проушина; </li>
<li>П – пестик; </li>
<li>Г – гнездо;<br>
</li>
</ul>
Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации <br>
<ul>
<li>А – «проушина-пестик»;</li>
<li>Б – «проушина-проушина»;</li>
<li>В – «гнездо-пестик»;</li>
<li>Г – «гнездо-проушина»;</li>
</ul>
<b>Пример условного обозначения изолятора </b><b>ЛК 70/10-И-3СП</b><b> (</b><b>ЛК 70/10-А3</b><b>)</b><br>
<ul>
<li>Л – линейный подвесной стержневой;</li>
<li>
К – материал защитной оболочки – кремнийорганическая композиция;</li>
<li>
70 – значение нормированной механической разрушающей силы при растяжении, кН</li>
<li>10 – класс напряжения;</li>
<li>
И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»</li>
<li>
3 – максимальная степень загрязнения;</li>
<li>ГС (Г) – обозначение оконцевателей изолятора «гнездо-проушина»;</li>
</ul>
<b>Приемущества</b><b> полимерных изоляторов ЛК</b><b>:</b><br>
<ul>
<li>изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;</li>
<li>изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;</li>
<li>стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;</li>
<li>полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;</li>
</ul>
