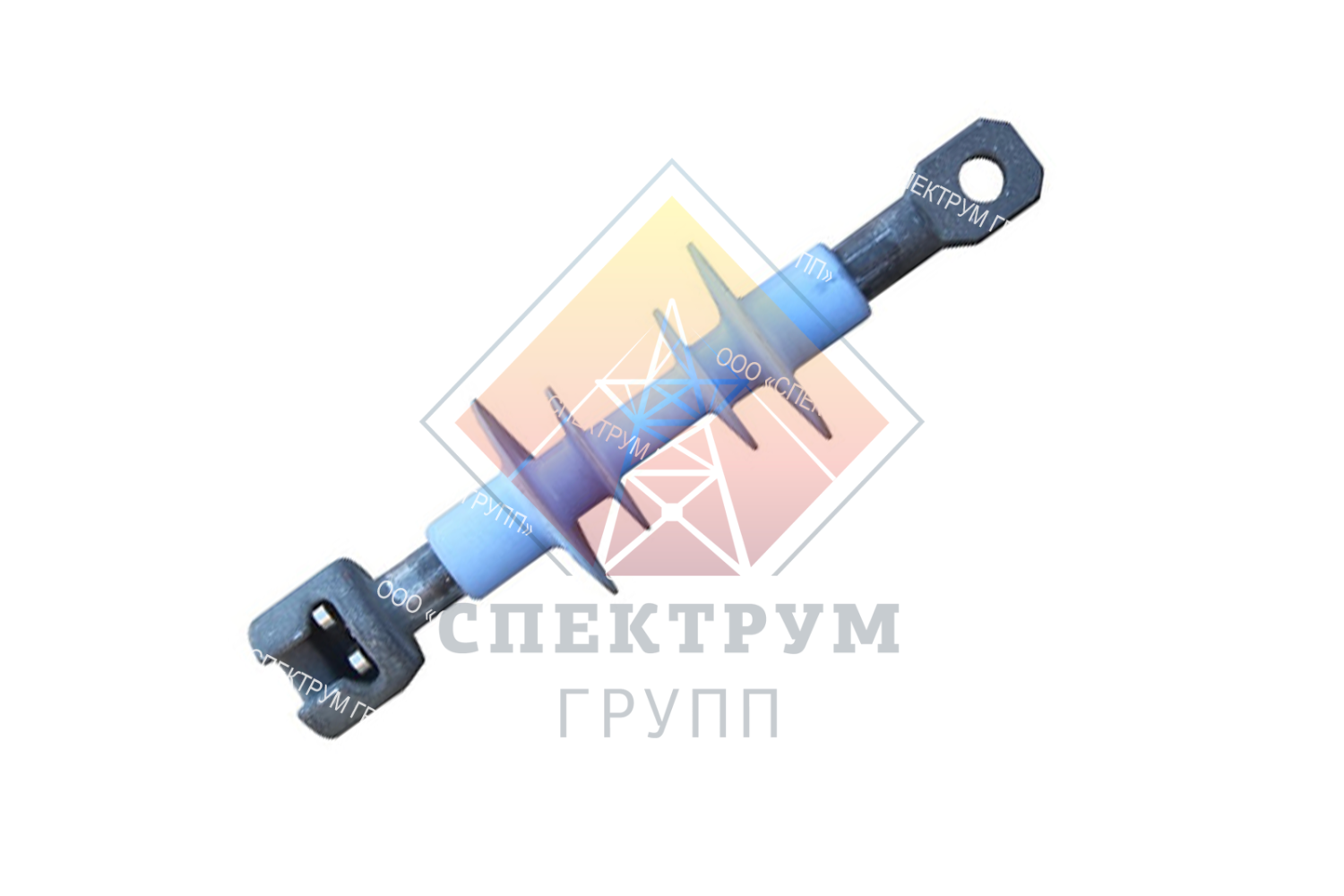

изолятор полимерный ЛК 70/10-А-2 УХЛ1

Изолятор ЛК 70/10-А-2 УХЛ1 полимерный линейный подвесной стержневой для напряжений до 10 кВ используется для изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и в РУ электростанций и ПС переменного тока напряжением от 10 до 750 кВ с частотой до 100 Гц, при температуре воздуха от - 60 до +50 С, расположенных на высоте до 3500 м над уровнем моря, в районах с I,II,III,IV степенью загрязнения атмосферы по ГОСТ 9920-89 (1–7 степенью загрязненности атмосферы по ГОСТ 28856-90).
Изоляторы ЛК 70/35-3 ГС могут изготавливаться со всеми возможными типами оконцевателей, соответствующим МЭК 60120, МЭК 60471 , МЭК 61466 , ГОСТ 27396-93 , ГОСТ  11359-75. Также по требованию заказчика может быть изменена длина пути утечки.
Стандартные типы оконцевателей: гнездо, пестик, проушина, двухлапчатая проушина, Y-образная проушина, ушко.

ПОКАЗАТЕЛЬ
Механическая сила при растяжении не менее, кН	70
Напряжение	10
Степень загрязнения (СЗ) по ПУЭ 7-е издание гл. 1.9, СТО 56947007-29.240.068-2011	2
Тип зацепления	«А» проушина-пестик

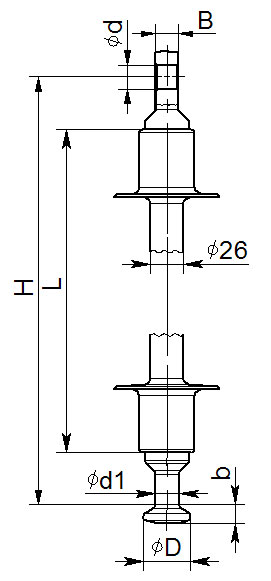

Строительная высота Н, мм	311
Длина изоляционной части L, мм	227
Диаметр грузонесущего стержня, мм	18
Длина пути утечки, см	30
Присоединительный размер В	16  +0,2 -1,2
Присоединительный размер ∅ b	13,4    -2,3
Присоединительный размер ∅ D	33,3    -2,3
Присоединительный размер ∅ d1	17    -2,2
Присоединительный размер ∅ d	17  +1,2 0,2
Диаметр экранов, мм ∅ dv (верх)
Диаметры экранов, мм Ødn (низ)
Масса, не более, кг	1,0
Нормированное 50%-е разрядное переменное напряжение изоляторов в загрязненном и увлажненном состоя-н	13
При нормированной удельной поверх-ностной проводимости мкСм, не ме-нее	10
Испытательное напряжение промышленной частоты для изоляторов: в сухом состоянии, кВ	42
Испытательное напряжение промышленной частоты для изоляторов:под дождём, кВ	28
Испытательное напряжение полного грозового импульса, не менее, кВ	75

Что нужно знать для подбора полимерного изолятора ЛК

1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;
2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);

• С – проушина;
• П – пестик;
• Г – гнездо;


Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации

• А – «проушина-пестик»;
• Б – «проушина-проушина»;
• В – «гнездо-пестик»;
• Г – «гнездо-проушина»;

Пример условного обозначения изолятора ЛК 70/10-И-3СП (ЛК 70/10-А3)

• Л – линейный подвесной стержневой;
• К – материал защитной оболочки – кремнийорганическая композиция;
• 70 – значение нормированной механической разрушающей силы при растяжении, кН
• 10 – класс напряжения;
• И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»
• 3 – максимальная степень загрязнения;
• СП (А) – обозначение оконцевателей изолятора «проушина-пестик»;

Приемущества полимерных изоляторов ЛК:

• изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;
• изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;
• стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;
• полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;
