ЛК 120/35-И-4-СП

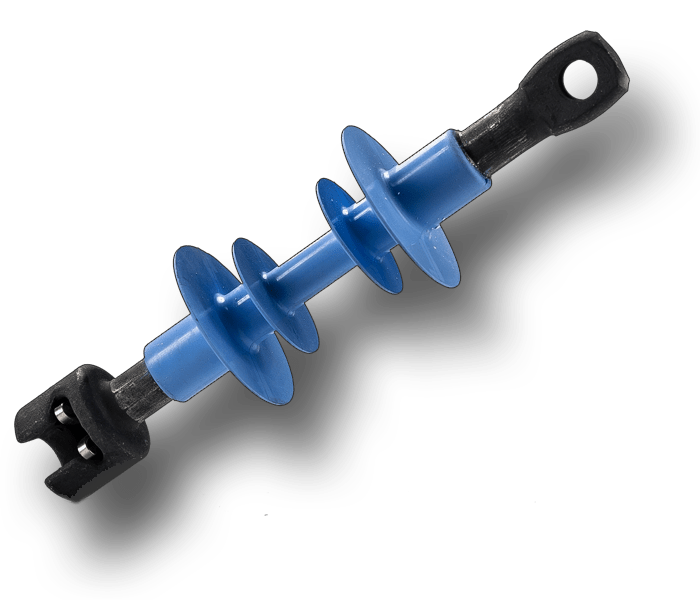

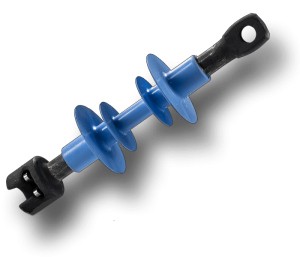

<h2> <span style="font-size: 14px; text-transform: uppercase;">Изолятор полимерный ЛК 120/35-И-4-СП</span></h2> Изоляторы линейные подвесные полимерные ЛК 120/35-И-4-СП предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3, ПЗВ, ПЗВГ ВЛ переменного тока напряжением 35 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до + 50 оС. Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.<br> Конструкция изоляторов позволяет осуществлять монтаж устройств защиты от дуги УЗД-3 или УЗПН непосредственно на оконцеватели. <br> Изготавливаются по ТУ 3494-005-57966314-2006. Соответствуют ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109. <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table border="1" align="center"> <tbody> <tr> <td colspan="2" style="text-align: center;"> Наименование   </td> <td style="text-align: center;"> ЛК 120/35-И-2 СП </td> <td style="text-align: center;"> ЛК 120/35-И-3 СП </td> <td style="text-align: center;"> ЛК 120/35-И-4 СП </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Номинальное нпряжение, кВ  </td> <td colspan="3" style="text-align: center;">  35 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Нормированная Разрушающая<br> сила на напряжение, кМ </td> <td colspan="3" style="text-align: center;"> 120 </td> </tr> <tr> <td colspan="2" style="text-align: center;">  Строительная высота Н, мм, не более  </td> <td colspan="3" style="text-align: center;">  505  </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p>  Изоляционная высота L,мм, не менее </p> </td> <td colspan="3" style="text-align: center;">  385 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p> Длина пути тока утечки, мм, не менее </p> </td> <td style="text-align: center;"> 895 </td> <td style="text-align: center;"> 940 </td> <td style="text-align: center;"> 1020 </td> </tr> <tr> <td rowspan="3" style="text-align: center;"> Выдерживаемое <br> напряжение, кВ </td> <td style="text-align: center;"> Полного <br> грозового <br> импульса </td> <td colspan="3" style="text-align: center;"> 295 </td> </tr> <tr> <td style="text-align: center;"> 50 Гц в сухом<br> состоянии </td> <td colspan="3" style="text-align: center;"> 150 </td> </tr> <tr> <td style="text-align: center;"> 50 Гц <br> под дождем </td> <td colspan="3" style="text-align: center;"> 115 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Разрядное напряжение 50 Гц в загрязненном <br> и увлажненном состоянии кВ, не менее </td> <td colspan="3" style="text-align: center;"> 42 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Нормированная удельная поверхностная<br> проводимость слоя загрязнения, мкСм </td> <td style="text-align: center;"> 10 </td> <td style="text-align: center;"> 20 </td> <td style="text-align: center;"> 30 </td> </tr> <tr> <td colspan="2" style="text-align: center;"> Допустимая степень загрязнения<br> (СЗ) по ГОСТ 9920 </td> <td style="text-align: center;"> II </td> <td style="text-align: center;"> III </td> <td style="text-align: center;"> IV </td> </tr> <tr> <td colspan="2" style="text-align: center;"> <p> Масса, кг, не более </p> </td> <td style="text-align: center;"> 1,4 </td> <td style="text-align: center;"> 1.5 </td> <td style="text-align: center;"> 1,6 </td> </tr> </tbody> </table> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">Что нужно знать для подбора полимерного изолятора ЛК</span></h4> 1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;<br> 2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);<br> <ul> <li>С – проушина; </li> <li>П – пестик; </li> <li>Г – гнездо;<br> </li> </ul> Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации <br> <ul> <li>А – «проушина-пестик»;</li> <li>Б – «проушина-проушина»;</li> <li>В – «гнездо-пестик»;</li> <li>Г – «гнездо-проушина»;</li> </ul> <b>Пример условного обозначения изолятора </b><b>ЛК 120/35-И-3СП</b><b> (</b><b>ЛК 120/35-А3</b><b>)</b><br> <ul> <li>Л – линейный подвесной стержневой;</li> <li> К – материал защитной оболочки – кремнийорганическая композиция;</li> <li>120 – значение нормированной механической разрушающей силы при растяжении, кН</li> <li>35 – класс напряжения;</li> <li> И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»</li> <li> 3 – максимальная степень загрязнения;</li> <li> СП (А) – обозначение оконцевателей изолятора «проушина-пестик»;</li> </ul> <b>Приемущества</b><b> полимерных изоляторов ЛК</b><b>:</b><br> <ul> <li>изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;</li> <li>изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;</li> <li>стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;</li> <li>полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;</li> </ul> <b> Другие обозначения маркировки ЛК-120/35-А3</b>
