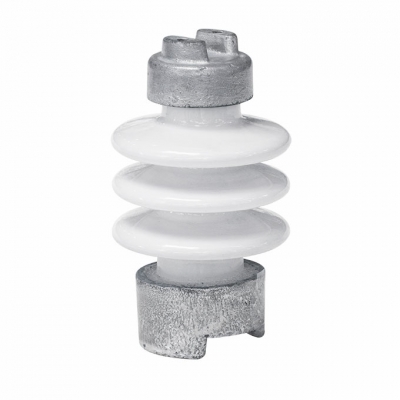

Изолятор опорный стержневой фарфоровый С4-80-I УХЛ1

Изолятор С4-80-I УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 10 кВ частоты до 100 Гц.


Технические характеристики

Расшифровка маркировки (обозначения) изолятора С4-80 I УХЛ1:
С – тип изолятора: стержневой;
4 – минимальная механическая разрушающая сила на изгиб, кН.;
80 – испытательное напряжение грозового импульса (полный импульс), кВ.;
I – класс по длине пути утечки внешней изоляции;
УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ – умеренный холодный климат, 1 – для эксплуатации на открытом воздухе.
Технические характеристки:
- номинальное напряжение, кВ - 10;
- минимальная разрушающая сила при изгибе, кН - 4;
-изоляционная часть - материал керамический электротехнической подгруппы 110 по ГОСТ 20419-83;
- климатическое исполнение - УХЛ;
- категория размещения - 1;
-масса, кг - 2,22.
