ШТИЗ-10А

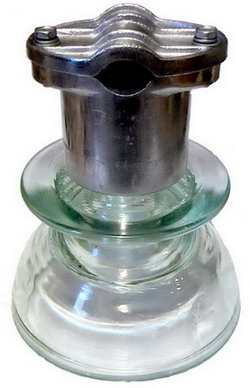

Изолятор линейный штыревой стеклянный ШТИЗ-10А

Изолятор ШТИЗ-10 А УХЛ1 — линейный штыревой стеклянный изолятор. Изолятор ШТИЗ-10 А УХЛ1 предназначен для изоляции и крепления на штыре с колпачком неизолированных проводов на воздушных линиях электропередач (ЛЭП) напряжением до 10 кВ. Монтаж провода осуществляется зажатием прижимной планки двумя болтами.

характеристики ШТИЗ-10А

Номинальное напряжение, кВ — 10

Наибольшее рабочее напряжение, кВ — 12

Нормированная механическая разрушающая сила при изгибе, не менее, кН 12,5

Выдерживаемое напряжение изолятором , не менее, кВ

пробивное — 80
импульсное электрическое — 75
частота 50 Гц в сухом состоянии — 42
частота 50 Гц под дождем — 28
Длина пути утечки не менее, мм — 280

ГОСТ 1232-82, ГОСТ18328-73, ТУ 3493-001-81713756-2012.

Масса, не более, кг — 1,9

Срок службы изолятора — 30 лет. Срок хранения согласно ГОСТ 15150 — 5 лет.
