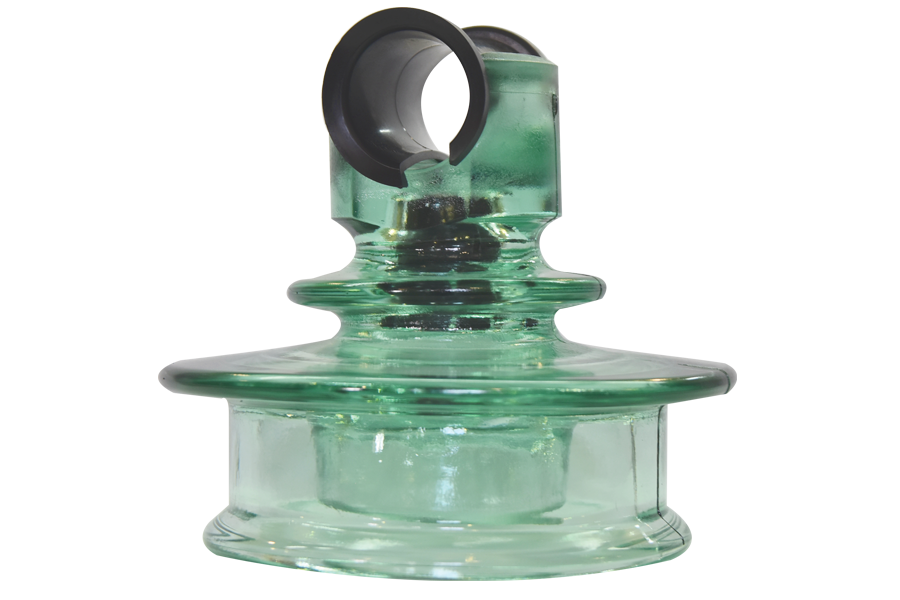

изолятор ШС 20УД

Изоляторы штыревые стеклянные ШС-20УД предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора.
Изготавливаются по ТУ 3493-010-99267582-2015.
Соответствуют  ГОСТ 1232.

Условное обозначение по ГОСТ 1232-82	ШС 20УД
Номинальное напряжение, кВ	20
Диаметр изолятора, D	216
Номинальная высота изолятора, H	194
Нормированная механическая разрушающая сила при изгибе, кН	13,0
Номинальная длина пути тока утечки, мм, не менее	420
Выдерживаемое напряжение стандартного грозового импульса, кВ	125
Выдерживаемое напряжение 50 гц (в сухом состоянии), кВ	73
Выдерживаемое напряжение 50 Гц (под дождем), кВ	50
Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ	140
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 6-10 кВ	II
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 20 кВ	IV
Масса, кг	3,34
