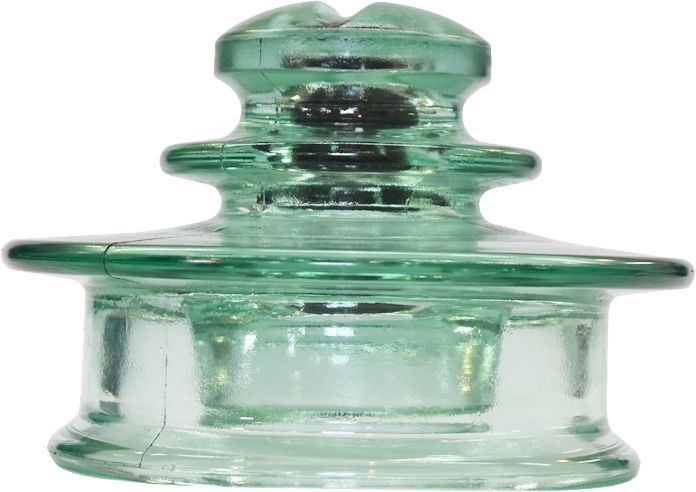

изолятор ШС-20ЕД

Предназначен для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ/до 20 кв включительно и частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С. Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы соответствуют требованиям ТУ 3493-010-99267582-2015 и ГОСТ 1232.

Условное обозначение по ГОСТ 1232-82	ШС 20ЕД
Номинальное напряжение, кВ	20
Диаметр изолятора, D	216
Номинальная высота изолятора, H	146
Нормированная механическая разрушающая сила при изгибе, кН	13,0
Номинальная длина пути тока утечки, мм, не менее	420
Выдерживаемое напряжение стандартного грозового импульса, кВ	125
Выдерживаемое напряжение 50 гц (в сухом состоянии), кВ	73
Выдерживаемое напряжение 50 Гц (под дождем), кВ	50
Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ	140
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 6-10 кВ	IV
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 20 кВ	II
Масса, кг	3,07

В отличие от традиционных штыревых изоляторов типа ШС, новый изолятор ШС 20 ЕД имеет двукрылую форму, вследствие чего обладает повышенной длиной пути тока утечки и могут быть рекомендованы к применению в районах с особой степенью загрязнения и высокой грозовой активностью.
Крепление изолятора ШС 20ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.
