ШПФ 20A

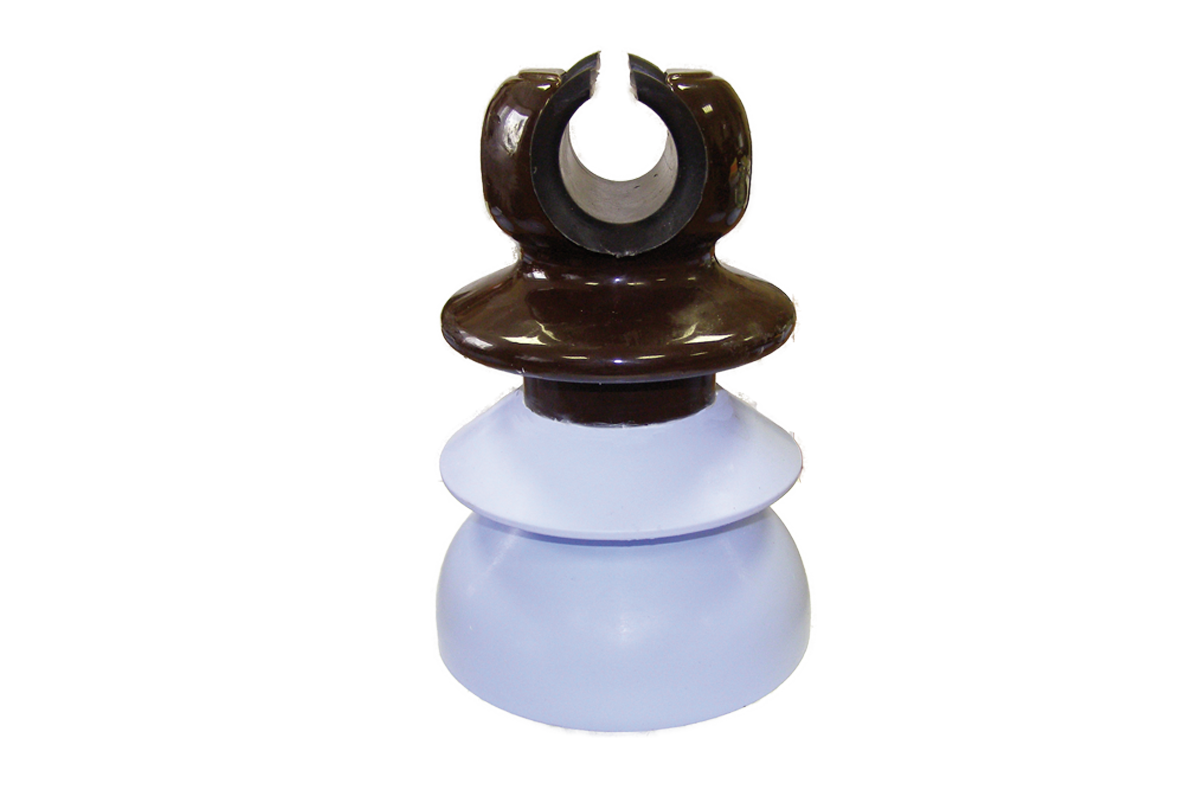

Изолятор штыревой ШПФ 20A

Предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 С.
Провод может быть закреплен в желобе или на шейке изолятора. Монтируются на стандартных штырях с использованием колпачков типа «К» и «КП». Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии.
Изготавливаются по ТУ 3493-014-82442590-2010.

характеристики ШПФ 20A

Наименование		ШПФ 10	ШПФ 20*
Номинальное нпряжение, кВ		10	20
Допустимая степень загрязнения (СЗ)  по ГОСТ 9920		III	II
Нормированная механическая  разрушающая сила при изгибе, кН		12,5	13,0
Длина пути тока утечки,  мм, не менее		370	470
Выдерживаемое  напряжение, кВ	Полного  грозового  импульса	100	140
	50 Гц в сухом состоянии	70	90
	50 Гц  под дождем	50	70
	50 Гц при загрязнении  с нормированной удельной  поверхностной проводимостью	13	26
Пробивное напряжение в изоляционной среде, кВ,  не менее		170	190
Масса, кг, не более		2,0	2,4

* — При применении изолятора ШПФ 20 на ВЛ 10кВ допустимая С3 - IV
