ШПФ 10Б

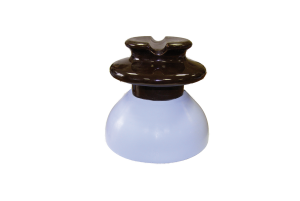

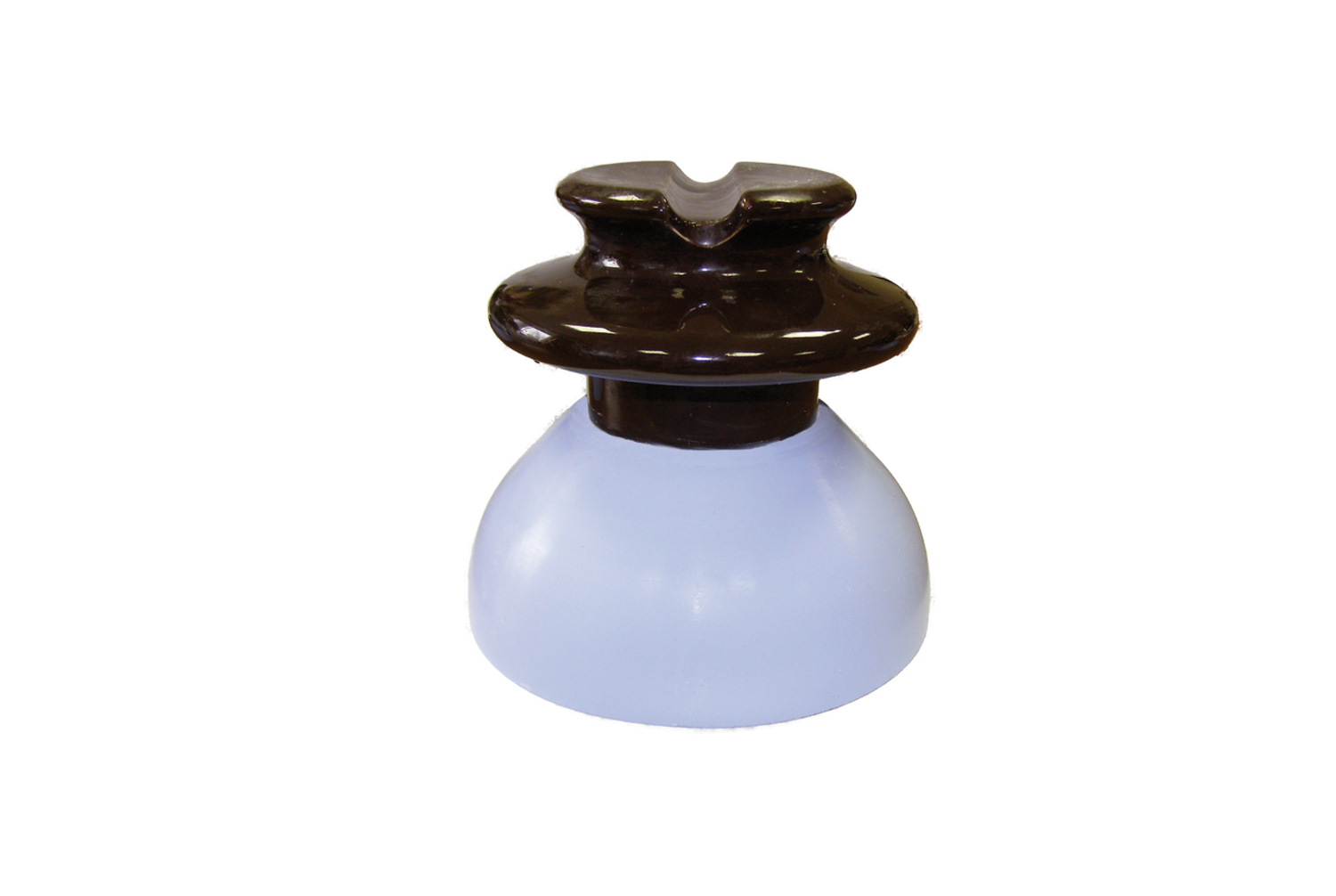

Изолятор штыревой ШПФ 10Б

Предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 С.
Провод может быть закреплен в желобе или на шейке изолятора. Монтируются на стандартных штырях с использованием колпачков типа «К» и «КП». Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии.
Изготавливаются по ТУ 3493-014-82442590-2010.

характеристики ШПФ 10Б

Наименование	Пробивное напряжение в изоляционной среде, кВ, не менее	Номинальное напряжение, кВ	Допустимая степень загрязнения (СЗ) по ПУЭ	Выдерживаемое напряжение, кВ				Нормированная механическая разрушающая сила при изгибе, кН	Длина пути тока утечки, мм, не менее	Масса, кг
				полного грозового импульса	50 Гц в сухом состоянии	50 Гц под дождем	50 Гц при загрязнении с нормированной удельной поверхностной проводимостью
ШПФ 10А ШПФ 10Б	170	10	3	100	70	50	13	12,5	370	2,0 1,9
