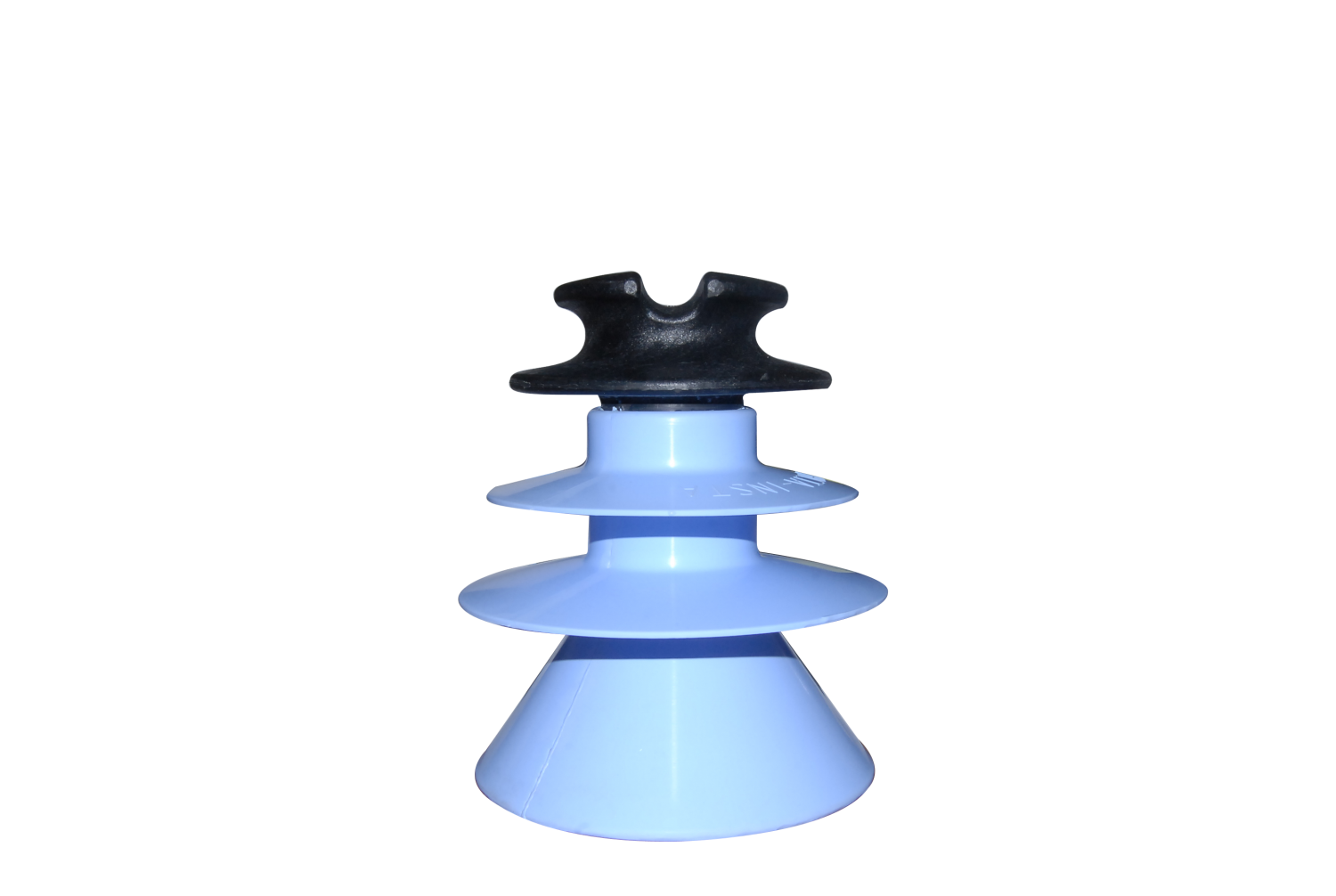

Изолятор линейный штыревой полимерный ШП 20 УХЛ1

Предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Монтируются на стандартных штырях с использованием колпачков типа «К» и «КП».
Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке – при повороте линии. В изоляторах модификации «В» провод фиксируется при помощи прижимной планки.
Изготавливаются по ТУ 3494-003-82442590-2008.

Характеристики

Наименование		ЛШП 10	ЛШП 20*
Номинальное нпряжение, кВ		10	20
Допустимая степень загрязнения (СЗ)  по ГОСТ 9920		II
Нормированная механическая  разрушающая сила при изгибе, кН		13
Длина пути тока утечки,  мм, не менее		330	450
Изоляционная высота, H,  не более		120	165
Выдерживаемое  напряжение, кВ	Полного  грозового  импульса	120	165
	50 Гц в сухом состоянии	65	90
	50 Гц  под дождем	45	75
	50 Гц при загрязнении  с нормированной удельной  поверхностной проводимостью	13	26
Пробивное напряжение в изоляционной среде, кВ,  не менее		160
Масса, кг, не более		0,76	0,88

* — При применении изолятора ЛШП 20 на ВЛ 10 кВ допустимая СЗ - IV
