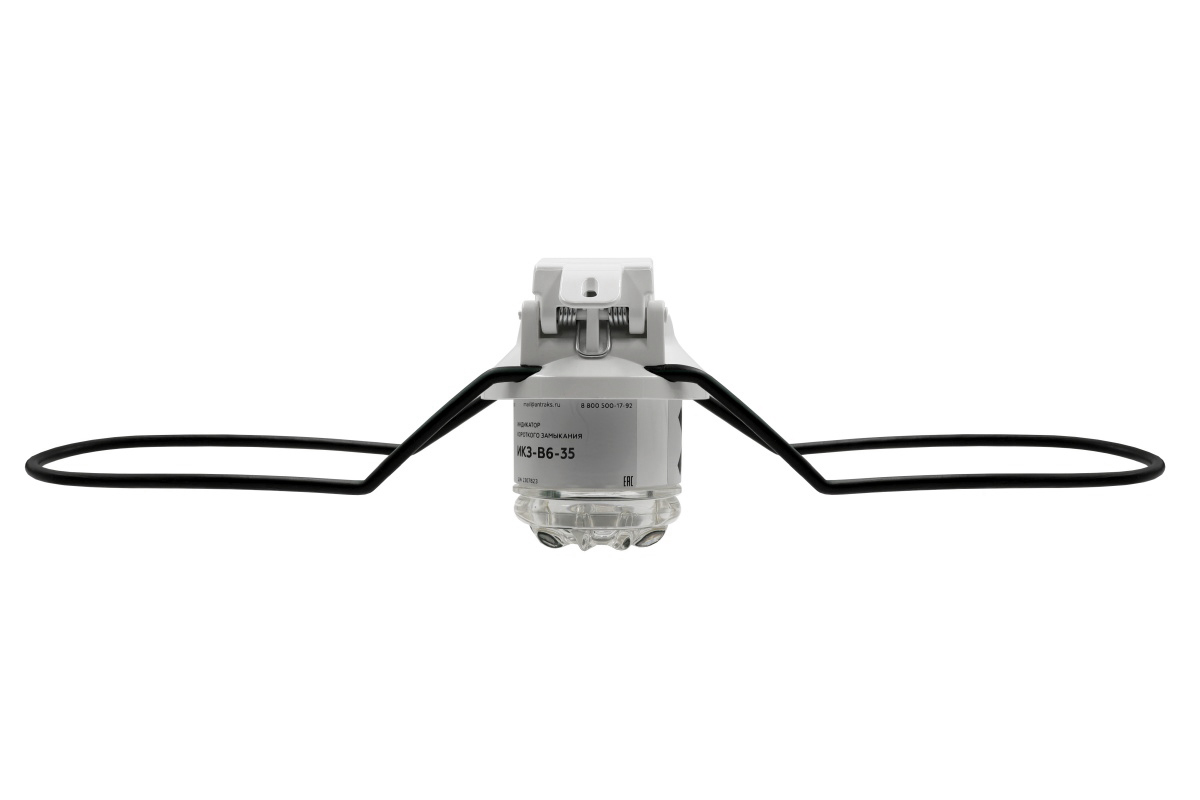

Индикатор короткого замыкания ИКЗ-В6X

В ИКЗ-В6х отсутствуют сменные батареи, питание индикатора осуществляется напрямую от напряжения в линии (от 6 кВ).

Индикатор ИКЗ-В6х обладает беспрецедентной чувствительностью к низким токам аварийного процесса. ИКЗ-В6х фиксирует однофазные замыкания на землю от 0,2 А и короткие замыкания от 20 А. Комплекты, собранные на основе ИКЗ-В6х, определяют направление протекания аварийного тока и указывают оперативно-выездной бригаде направление поиска места аварии.

Прибор предназначен для определения поврежденного участка на воздушных линиях (ВЛ) распределительных электросетей напряжением 6-35 кВ, частотой сети 50/60 Гц, с любым типом нейтрали (глухозаземленная, резистивная, компенсированная изолированная) с односторонней запиткой, кольцевых линиях с двухсторонней запиткой.

Индикаторы короткого замыкания модели ИКЗ-В6Х относятся к приборам типа указатель поврежденного участка и могут эксплуатироваться на линиях вне зависимости от конфигурации подвеса и количества цепей с диаметром провода 5-40 мм.

Комплект ИКЗ-В6х состоит из трёх индикаторов и имеет только радиоканал ближней связи для подключения с помощью пульта дистанционного управления ППИ-3. При подключении блока сбора и передачи информации БСПИ-3Л-МР (или БСПИ-3Л-ТН) ИКЗ-В6х передаёт информацию как по радиоканалу, так и посредством GSM-канала в SCADA-систему или в систему КОМОРСАН.

Характеристики

Типы регистрируемых аварий
Типы регистрируемых событий	- Короткое замыкание; - Однофазное замыкание на землю с определением поврежденной фазы
Чувствительность по току КЗ	20 А
Автоматическая настройка порога по току КЗ	+
Чувствительность по току ОЗЗ	0,2 А
Определение направления на ОЗЗ	+
Контроль напряжения	+
Общее описание приборов
Класс напряжения воздушных линий	6-35 кВ
Частота сети	50/60 Гц
Визуальная индикация	- периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - различная последовательность вспышек в зависимости от типа повреждения; - дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Яркость светодиода	Не менее 20000 мкд на один светодиод, обзор 360°.
Количество сохраняемых во внутренней энергонезависимой памяти аварий	не менее 200
Локальная связь	Bluetooth дальность до 50 м
Дальняя связь	При подключении к БСПИ
Виды контроля срабатывания	- Визуальный; - По радиоканалу ближней связи (переносной пульт)
Условия перехода сработавшего комплекта индикаторов ИКЗ-В6Х в режим ожидания	Переключение из режима фиксации в режим ожидания: - восстановление напряжения на линии выше заданного порога по напряжению; - факт отключения линии после обнаружения ОЗЗ; - истечение времени на таймере сброса; - принудительный сброс с пульта дистанционного управления
Контроль исправности комплекта индикаторов ИКЗ-В6Х	- магнит; - переносной пульт; - дистанционно
Изменение настроек (уставок) комплекта индикаторов ИКЗ-В6Х	- по радиоканалу ближней связи (с помощью переносного пульта); - дистанционно по GSM c помощью ПО КОМОРСАН Web-клиент (при подключении БСПИ-3Л-МР)
Время подготовки комплекта к повторному срабатыванию	не более 3сек.
Интеграция со SCADA системами	При подключении к БСПИ
Источник питания	Основное питание от ВЛ, резервный источник питания, не требующий замены в течении всего срока службы.
Срок службы индикатора	не менее 130000 ч.
Параметры
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току в А	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	0,5 ÷ 200 с
Бланкирование пусковых токов	0-200 мс, шаг 20 мс.
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Исполнение
Место установки	На провод ВЛ
Диаметр провода	- 5-28 мм,; - 17-33 мм,; - 24-40 мм
Установка на линию под напряжением	+
Температурный диапазон	- Рабочий от – 40°С до +70°С; - Предельный от – 60°С до +85°С
Степень защиты индикатора	IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчивы к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Являются стойкими к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	- Соответствует группе исполнения М1 по ГОСТ 17516.1. - Является стойким к воздействию галопирования (пляски).
