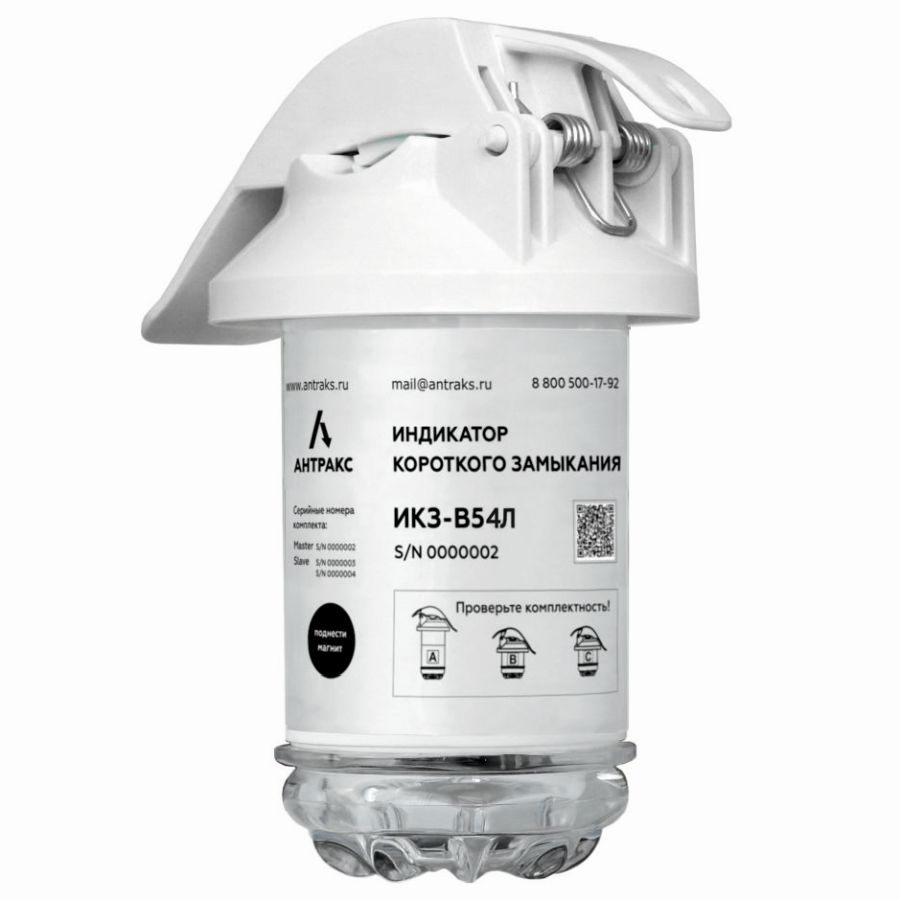

<h2> <span style="font-size: 14px; text-transform: uppercase;">Индикатор короткого замыкания ИКЗ-В54Л</span></h2> Комплекты индикаторов короткого замыкания ИКЗ-В54Л не требуют отдельного блока для передачи информации с использованием GSM-сети. В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В54Л-Master (одно устройство) и ИКЗ-В54Л-S (два устройства). Мастер-устройство поддерживает связь напрямую по сотовой сети.<br> <br> Особенности ИКЗ-В54Л: регистрация КЗ от 20 А; регистрация ОЗЗ от 0,5 А; определение направления на место ОЗЗ; ИКЗ-В54Л-Master Оснащены модулем GSM-передачи данных; прямая передача данных в SCADA-систему диспетчеру.<br> <br> ИКЗ-В54Л-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, используя программное обеспечение компании АНТРАКС — «КОМОРСАН Web-клиент», или напрямую в СКАДА-систему заказчика по протоколам DNP3 и ГОСТ Р МЭК 60870-5-104.<br> <br> С помощью ИКЗ-В54Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН. <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <p style="text-align: center;"> </p> <table cellspacing="0" cellpadding="10" border="1" align="center" class="table"> <tbody> <tr> <td bgcolor="#47bfa9"> Наименование модели </td> <td bgcolor="#47bfa9"> ИКЗ-В51Л </td> <td bgcolor="#47bfa9"> ИКЗ-В52Л </td> <td bgcolor="#47bfa9"> ИКЗ-В53Л </td> <td bgcolor="#cee165"> ИКЗ-В54Л </td> </tr> <tr> <td colspan="5"> Типы регистрируемых аварий </td> </tr> <tr> <td bgcolor="#d5f1e2"> Типы регистрируемых событий </td> <td bgcolor="#d5f1e2"> - Короткое замыкание </td> <td colspan="3" bgcolor="#d5f1e2"> - Короткое замыкание;<br> - Однофазное замыкание на землю </td> </tr> <tr> <td> Чувствительность по току КЗ </td> <td> 25 А </td> <td colspan="3"> 20 А </td> </tr> <tr> <td bgcolor="#d5f1e2"> Автоматическая подстройка порога по току КЗ </td> <td colspan="4" bgcolor="#d5f1e2"> + </td> </tr> <tr> <td> Чувствительность по току ОЗЗ </td> <td> - </td> <td> от 4 A </td> <td> от 2 A </td> <td> от 0,5 A </td> </tr> <tr> <td bgcolor="#d5f1e2"> Селективность ОЗЗ </td> <td bgcolor="#d5f1e2"> - </td> <td bgcolor="#d5f1e2"> нет </td> <td bgcolor="#d5f1e2"> нет </td> <td bgcolor="#d5f1e2"> Определение направления </td> </tr> <tr> <td> Контроль напряжения </td> <td colspan="4"> + </td> </tr> <tr> <td colspan="5" bgcolor="#d5f1e2"> Общее описание приборов </td> </tr> <tr> <td> Класс напряжения воздушных линий </td> <td colspan="4"> 6-35 кВ </td> </tr> <tr> <td bgcolor="#d5f1e2"> Частота сети </td> <td colspan="2" bgcolor="#d5f1e2"> 50 Гц/ 60 Гц </td> <td colspan="2" bgcolor="#d5f1e2"> 50 Гц </td> </tr> <tr> <td> Визуальная индикация </td> <td> - Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства;<br> - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) </td> <td colspan="3"> - Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства;<br> - Различная последовательность мигания в зависимости от типа повреждения;<br> - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) </td> </tr> <tr> <td bgcolor="#d5f1e2"> Локальная связь (пульт) </td> <td colspan="4" bgcolor="#d5f1e2"> Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) </td> </tr> <tr> <td> Дальняя связь </td> <td colspan="4"> ИКЗ-В5хЛ-Master оснащен GSM-каналом передачи данных, для передачи информации от индикаторов к серверу сбора данных </td> </tr> <tr> <td bgcolor="#d5f1e2"> Виды контроля срабатывания </td> <td colspan="4" bgcolor="#d5f1e2"> - Визуальный;<br> - Радиоканал ближней связи (переносной пульт) </td> </tr> <tr> <td> Сброс индикации </td> <td colspan="4"> - По восстановлению питания;<br> - По таймеру;<br> - Магнитом;<br> - С переносного пульта </td> </tr> <tr> <td bgcolor="#d5f1e2"> Контроль исправности индикатора </td> <td colspan="4" bgcolor="#d5f1e2"> - Магнит;<br> - Переносной пульт;<br> - Дистанционно </td> </tr> <tr> <td> Изменение настроек </td> <td colspan="4"> - По радиоканалу ближней связи с помощью переносного пульта;<br> - Дистанционно с помощью программного обеспечения «КОМОРСАН Web-клиент» </td> </tr> <tr> <td bgcolor="#d5f1e2"> Отправка sms </td> <td colspan="4" bgcolor="#d5f1e2"> да </td> </tr> <tr> <td> Считывание GPS координат </td> <td colspan="4"> да </td> </tr> <tr> <td bgcolor="#d5f1e2"> Интеграция со SCADA системами </td> <td colspan="4" bgcolor="#d5f1e2"> Встроенный GSM-модем – только в Master </td> </tr> <tr> <td> Протоколы передачи данных </td> <td colspan="4"> - DNP3;<br> - ГОСТ Р МЭК 60870-5-104 </td> </tr> <tr> <td bgcolor="#d5f1e2"> Источник питания </td> <td colspan="4" bgcolor="#d5f1e2"> - 3 съемные литиевые батареи (19 Ah) в ИКЗ-В5хЛ-Master<br> - 1 съемная литиевая батарея (19 Ah) в ИКЗ-В5хЛ-S </td> </tr> <tr> <td> Срок службы батареи (в режиме ожидания) </td> <td colspan="4"> 8-10 лет </td> </tr> <tr> <td bgcolor="#d5f1e2"> Общее время индикации </td> <td colspan="4" bgcolor="#d5f1e2"> &gt; 2000 ч. </td> </tr> <tr> <td> Наработка на отказ индикатора </td> <td colspan="4"> Не менее 60 000 ч. </td> </tr> <tr> <td colspan="5" bgcolor="#d5f1e2"> Параметры </td> </tr> <tr> <td> Абсолютный порог срабатывания по току </td> <td colspan="4"> 20÷1000 А </td> </tr> <tr> <td bgcolor="#d5f1e2"> Дифференциальный порог срабатывания по току в А </td> <td colspan="4" bgcolor="#d5f1e2"> 20÷500 А </td> </tr> <tr> <td> Дифференциальный порог срабатывания по току в % </td> <td colspan="4"> 50÷500% </td> </tr> <tr> <td bgcolor="#d5f1e2"> Устойчивость к перегрузке по току </td> <td colspan="4" bgcolor="#d5f1e2"> 25 кА/ 500 мс </td> </tr> <tr> <td> Время анализа аварийного процесса </td> <td colspan="4"> 0,5 ÷ 200 с </td> </tr> <tr> <td bgcolor="#d5f1e2"> Бланкирование пусковых токов </td> <td colspan="4" bgcolor="#d5f1e2"> 0-200 мс </td> </tr> <tr> <td> Настройка таймера сброса </td> <td colspan="4"> Произвольный от 1 ч до 8 дней </td> </tr> <tr> <td bgcolor="#d5f1e2"> Минимальная длительность аварийного процесса </td> <td colspan="4" bgcolor="#d5f1e2"> 0,02 с </td> </tr> <tr> <td colspan="5"> Исполнение </td> </tr> <tr> <td bgcolor="#d5f1e2"> Место установки </td> <td colspan="4" bgcolor="#d5f1e2"> На провод ВЛ </td> </tr> <tr> <td> Диаметр провода </td> <td colspan="4"> Опции:<br> - 5-28 мм,<br> - 17-33 мм,<br> - 24-40 мм </td> </tr> <tr> <td bgcolor="#d5f1e2"> Установка на линию под напряжением </td> <td colspan="4" bgcolor="#d5f1e2"> + </td> </tr> <tr> <td> Температурный диапазон </td> <td colspan="4"> - Рабочий от – 40°С до +70°С,<br> - Предельный от – 60°С до +85°С </td> </tr> <tr> <td bgcolor="#d5f1e2"> Степень защиты индикатора </td> <td colspan="4" bgcolor="#d5f1e2"> IP 68 по ГОСТ 14254 </td> </tr> <tr> <td> Воздействие климатических факторов внешней среды </td> <td colspan="4"> - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;<br> - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);<br> - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм </td> </tr> <tr> <td bgcolor="#d5f1e2"> Воздействие механических факторов </td> <td colspan="4" bgcolor="#d5f1e2"> - Соответствует группе исполнения М1 по ГОСТ 17516.1;<br> - Является стойким к воздействию галопирования (пляски) </td> </tr> </tbody> </table> <br> <br> <p> Старое название -&gt; Новое название<br> </p> <p> ИКЗ-В54Л  -&gt;   ИКЗ-В34Л-ПН<br> </p> <p> ИКЗ-В54Л-Master -&gt; ИКЗ-В34Л-ПН-М<br> </p> <p> ИКЗ-В54Л-S -&gt; ИКЗ-В34Л-ПН-С </p> <p> </p>
