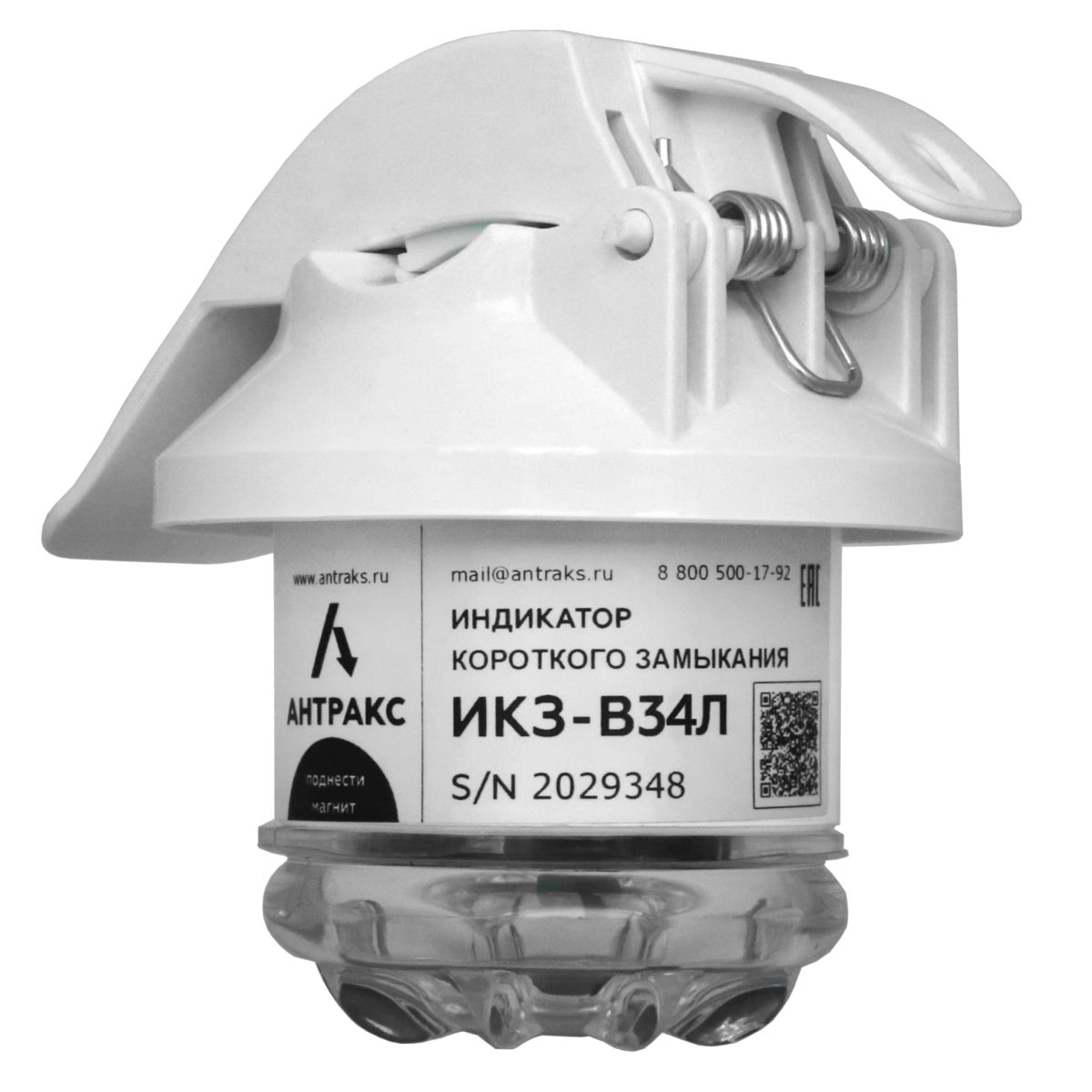

Индикатор короткого замыкания ИКЗ-В34Л
Индикатор ИКЗ-В34Л обладает чувствительностью к низким токам аварийного процесса. ИКЗ-В34Л фиксирует однофазные замыкания на землю от 0,5 А и короткие замыкания от 20 А. Комплекты, собранные на основе ИКЗ-В34Л, определяют направление протекания аварийного тока и указывают оперативно-выездной бригаде направление поиска места аварии.
Особенности модели ИКЗ-В34Л
- регистрация КЗ от 20 А;
- регистрация ОЗЗ от 0,5 А;
- определение типа аварии;
- определение направления на место ОЗЗ;
- совместная обработка данных индикаторами;
- радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
- возможность подключения БСПИ для дистанционного оповещения диспетчера;
- изменение уставок с пульта или удаленно при установленном БСПИ.
Комплект ИКЗ-В34Л, используя алгоритмы совместной обработки данных, определяет межфазное замыкание и однофазное замыкание на землю для всех трех фаз, осуществляя синхронные векторные измерения протекающих на всех трёх фазах токов и напряжений. При обнаружении повреждения на сработавшем комплекте включается световая индикация, позволяющая работникам дежурных оперативно-выездных бригад определить в каком направлении от сработавшего комплекта им следует двигаться и какой тип аварии был зафиксирован.
Комплект ИКЗ-В34Л состоит из трёх индикаторов ИКЗ-В34Л и имеет только радиоканал ближней связи для подключения с помощью пульта дистанционного управления ППИ-3. При подключении блока сбора и передачи информации БСПИ-3Л-МР (или БСПИ-3Л-ТН) ИКЗ-В34Л передаёт информацию как по радиоканалу, так и посредством GSM-канала в SCADA-систему.
Некоторые модификации блоков сбора и передачи информации (БСПИ-3Л-МР) содержат дополнительную индикацию на блоке БСПИ с помощью светоотражающих флажков (блинкеров).
Характеристики
| Типы регистрируемых аварий | |
| Типы регистрируемых событий |
- Короткое замыкание; - Однофазное замыкание на землю |
| Чувствительность по току КЗ | 20 А |
| Автоматическая настройка порога по току КЗ | + |
| Чувствительность по току ОЗЗ | 0,5 А |
| Определение направления на ОЗЗ | + |
| Контроль напряжения | + |
| Общее описание приборов | |
| Класс напряжения воздушных линий | 6-35 кВ |
| Частота сети | 50 Гц |
| Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
| Дальняя связь |
Опционально GSM: - при подключении БСПИ; - встроенный GSM-модем. |
| Считывание GPS координат |
Опционально |
| Визуальная индикация |
Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода) Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ) Индикация направления поиска при ОЗЗ (к генератору или к нагрузке) Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
| Виды контроля срабатывания |
- Визуальный; - Радиоканал ближней связи; - GSM/ GPRS-модем (опционально) |
| Сброс индикации |
- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта; - Дистанционно (при подключении БСПИ) |
| Контроль исправности индикатора |
- Магнитом; - С переносного пульта; - Дистанционно (при подключении БСПИ) |
| Изменение настроек |
- По радиоканалу ближней связи с помощью переносного пульта; - Дистанционно по GSM с помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР) |
| Интеграция со SCADA системами |
При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу ГОСТ Р МЭК 60870-5-104 |
| Источник питания | Литиевая батарея (19 Ah) |
| Срок службы батареи (в режиме ожидания) | 8-10 лет |
| Общее время индикации | > 2000 ч |
| Наработка на отказ индикатора | Не менее 60 000 ч |
| Параметры | |
| Абсолютный порог срабатывания по току | 20÷1000 А |
| Дифференциальный порог срабатывания по току в А | 20÷500 А |
| Дифференциальный порог срабатывания по току в % | 50÷500% |
| Устойчивость к перегрузке по току | 25 кА/ 500 мс |
| Время анализа аварийного процесса | 1 ÷ 200 с |
| Бланкирование пусковых токов | 0-200 мс |
| Настройка таймера сброса | Произвольный от 1 ч до 8 дней |
| Минимальная длительность аварийного процесса | 0,02 с |
| Исполнение | |
| Место установки | На провод ВЛ |
| Диаметр провода |
- 5-28 мм,; - 17-33 мм,; - 24-40 мм |
| Установка на линию под напряжением | + |
| Температурный диапазон |
- Рабочий от – 40°С до +70°С; - Предельный от – 60°С до +85°С |
| Степень защиты индикатора | IP 68 по ГОСТ 14254 |
| Воздействие климатических факторов внешней среды |
Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм. Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С. Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75). |
| Воздействие механических факторов |
Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски). |
