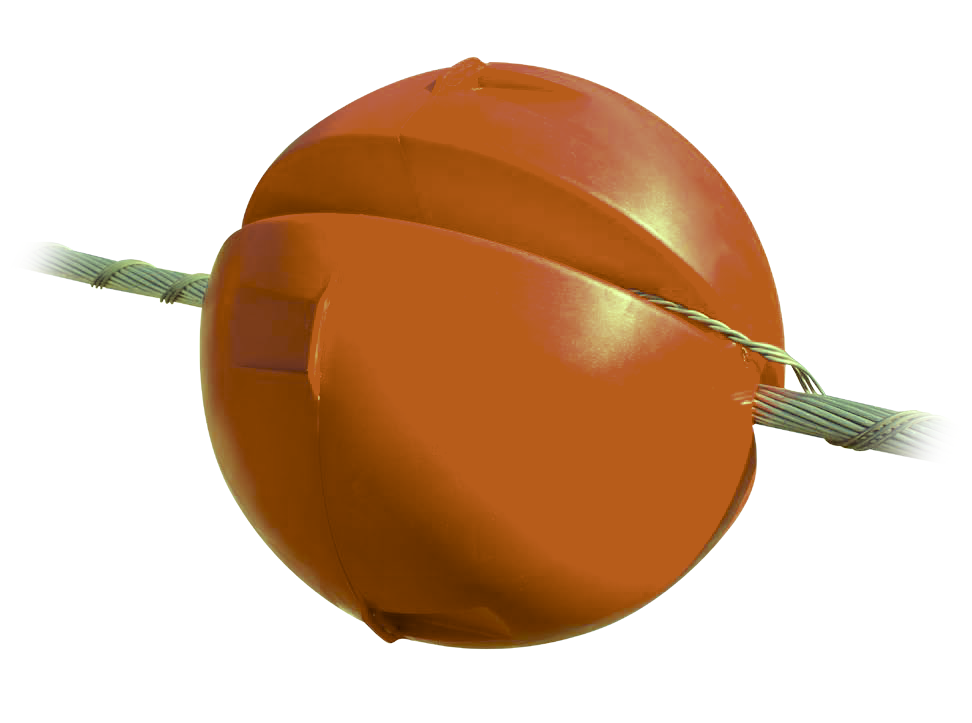

Сигнальный шар-маркер СП.Т-300-О-15/20

Сигнальный шар-маркер типа СП.Т 300 (МПЗУ) является маркером дневного обнаружения проводов и грозозащитных тросов линий электропередач (ВЛ). Используется в целях раннего обнаружения ВЛ пилотами воздушных судов и перевозчиками негабаритных грузов по автодорогам, железным дорогам и водоёмам. Требует применения, согласно требованиям действующего СТО при проектировании новых и реконструкции действующих линий электропередачи в габаритах 35 кВ и выше.
Данный шар-маркер служит также птицезащитным устройством маркерного типа, обеспечивающим видимость элементов ВЛ для птиц во время полёта. Конструктивно СП.Т 300 (МПЗУ) состоит из двух частей, что позволяет, согласно требований СТО, исполнить шар окрашенным в два цвета, визуально доступным со всех направлений возможного подлёта птицы.
Шар-маркер монтируется, как правило, на грозозащитный трос или верхние провода (в зоне полётов малой авиации и зоне миграции птиц) или на нижние провода ВЛ (при пересечении автомобильных дорог и на больших переходах).
Изготавливается из специального стеклонаполненного пластика красного, оранжевого или жёлтого цветов, обеспечивающего долговечность в эксплуатации в условиях воздействия токовых нагрузок и климатических факторов за весь период эксплуатации.
Применение специального пластика позволяет изделию выдерживать кратковременно допустимую температуру 170°С при длительно допустимой температуре 130°С, что в свою очередь находит применение на линиях с установленной плавкой гололёда.

Изготавливается в соответствии с:
ТУ 3449-019-58136164-2015;
СТО 34.01-2.2-011-2015;
СТО 34.01-2.2-016-2016;
СТО 34.01-2.2-012-2016;
СТО 56947007-29.240.55.192-2014;
ИКАО, Приложение 14, 4-е издание, июль 2004 г; Г
ОСТ Р 51177-98 «Арматура линейная. Общие технические условия».

Преимущества

• Благодаря спиральному зажиму исключается смещение сферы по проводу.

• Конструкция дренажных отверстий препятствует накапливанию дождевой воды внутри шара.

• Высокая стойкость к воздействиям УФ лучей и атмосферным явлениям.

• Сфера-маркер не требует обслуживания в течение срока службы.




Технические характеристики СП.Т 300 (МПЗУ)

Эксплуатационные характеристики
Видимое расстояние	600 метров
Напряжение линии	35 кВ – 750 кВ
Диаметр проводника	8-27 мм
Ветровой район	I-VII
Механическая конструкция
Исполнение	УХЛ1
Цвет	ярко-оранжевый
Материал шара	пластик атмосферостойкий
Диаметр	300 мм
Вес	1,05 кг
Толщина	3 мм
Отверстия для слива воды	Имеются
Крепление к проводу	Спиральный зажим (идёт в комплекте)
Срок службы	40 лет
Гарантия	5 лет
